德州仪器TPS55289 8A Buck-Boost转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-01

摘要： 该设备经过优化，可将适配器或电池电压转换为电源轨。

德州仪器TPS55289 8A Buck-Boost转换器是一种同步Buck-Boost转换器，优化用于将适配器或电池电压转换为电源轨。TPS55289集成了4个MOSFET开关，为USB电源交付(USB PD)应用提供了一个紧凑的解决方案。德州仪器TPS55289具有高达30V的输入电压能力。通过I(2)C接口，输出电压可编程从0.8V到22V，步进10mV。在升压模式下，该设备可从12V输入电压输出60W。它能够从一个9V的输入电压提供45W。

特性

可编程电源(PPS)支持USB电源传输(USB PD)

3.0V至30V宽输入电压范围
0.8V至22V, 10mV步进可编程输出电压范围
±1%参考电压精度
可调输出电压补偿电压下降的电缆
可编程输出电流上限为6.35A，步长为50mA
±5%精确输出电流监测
(2) C接口

整个负载范围内的高效率

当V(IN) = 12V, V(OUT) = 20V, I(OUT) = 3A时，96%的效率
可编程的PFM和轻负荷FPWM模式

避免频率干扰和串扰

可选时钟同步
可编程开关频率从200kHz到2.2MHz

EMI缓解

可选可编程扩频
使得没有包

丰富的保护功能

输出过压保护
输出短路保护的打嗝模式
热停机保护
8A平均电感电流极限

溶液体积小

最大开关频率可达2.2MHz
3.0mm × 5.0mm HotRod QFN包装

应用程序

无线充电器
USB PD
停靠站

工业电脑
移动电源
监控

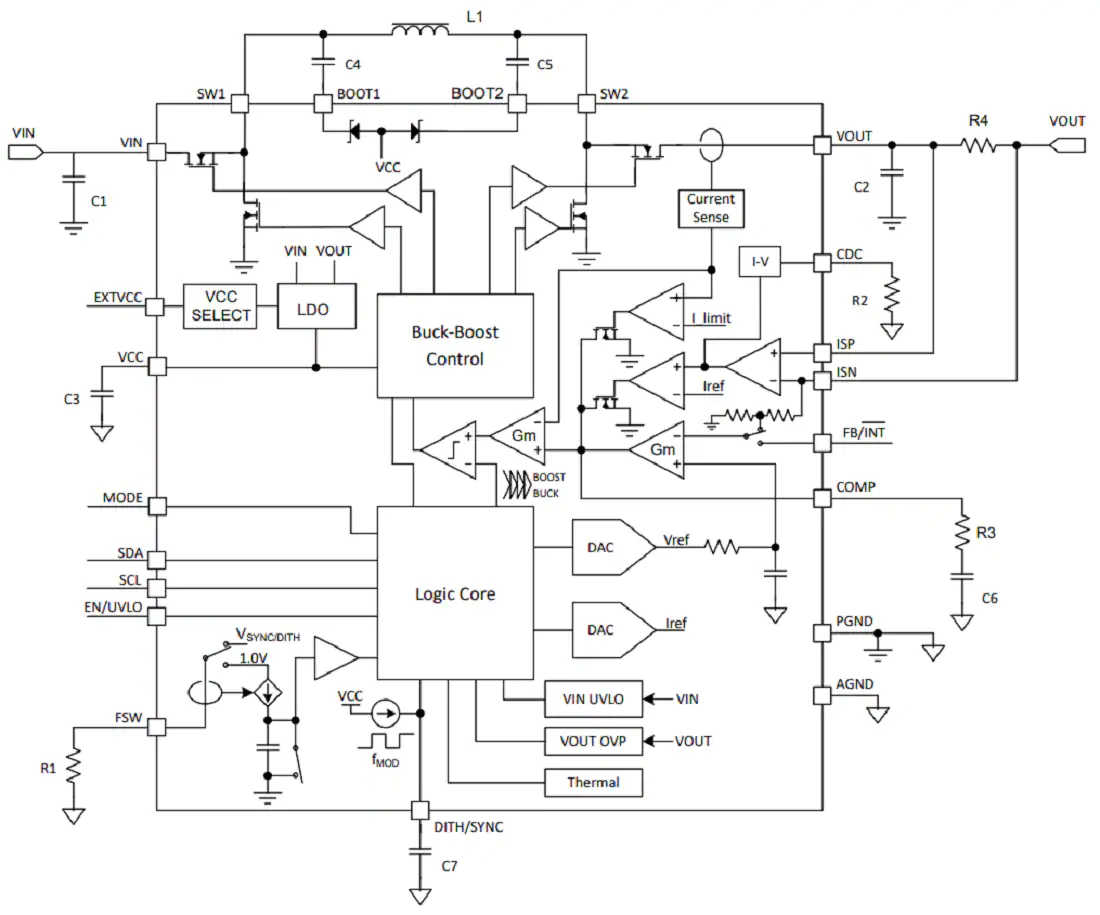

功能框图
