意法半导体EVLONEMP评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-01-03

摘要： 功率密度USB电源输送多端口板，具有USB Type-A端口和USB Type-C 端口。

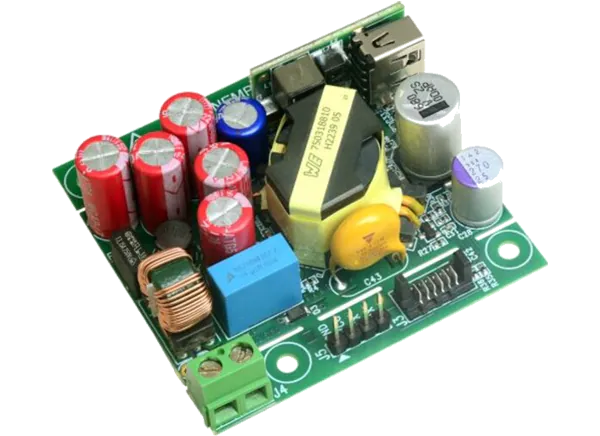

意法半导体EVLONEMP评估板是一款高功率密度USB电源交付多端口板，具有USB Type-A端口和USB Type-C 端口，支持可编程电源(PPS)。该设计支持广泛的输入电压范围，在Type-A端口上可以提供10W (5V @ 2A)，在Type-C端口上可以提供5个固定pdo和2个apdo。该板基于ST-ONEMP，一个数字控制器嵌入Arm Cortex M0+核心，一个离线可编程控制器同步整流，USB PD PHY在一个单一的包。这样的系统是专门设计来控制ZVS非互补有源箝位反激转换器，以创建具有USB电源传输接口的高功率密度充电器和适配器。

意法半导体EVLONEMP包括一个有源箝位反激控制器和主侧的高压启动。一个微控制器和所有需要控制转换和USB电源传输通信的外围设备在辅助端。两侧通过嵌入式电隔离双通信通道连接。与MasterGaN功率级配套的高开关操作允许使用小型磁性元件，并达到非常高的效率。

特性

通用输入电源范围

90V(AC)至265V(AC)
频率47 ÷ 63Hz

最大输出功率65W
58mm × 36mm × 20mm(长×宽×高)尺寸
26W/in(3)功率密度
大于93% @满载效率
恒流输出

3.75 max。适用于USB Type-C口
马克斯。用于USB Type-A端口

输出电压范围

3.3 ÷ 21V(DC)为USB Type-C接口
5V(DC) USB Type-A接口

USB Type-C端口输出PD (USB Type-A端口无负载):

5个固定PDOs: 5V @ 3.75A, 9V @ 3.75A, 12V @ 3.75A, 15V @ 3.75A, 20V @ 3.25A
两个apdo (PPS): 3.3V÷16V @ 3.75A, 3.3V÷21V @ 3.25A

USB Type-C端口PD输出(USB Type-A端口负载):

5个固定PDOs: 5V @ 3.75A, 9V @ 3.75A, 12V @ 3.75A, 15V @ 3.33A, 20V @ 2.5A
两个apdo (PPS): 5V÷16V @ 3.3A, 5V÷21V @ 2.5A

CV为20mV步长，PPS模式为CC为50mA步长
反馈回路(恒流恒压)
过电流、过温、过压、欠压保护
