STMicroelectronics EVALST-3PHISOSD评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-01-03

摘要： 该板实现了一个完整的三相电流计与低成本分流电流传感器。

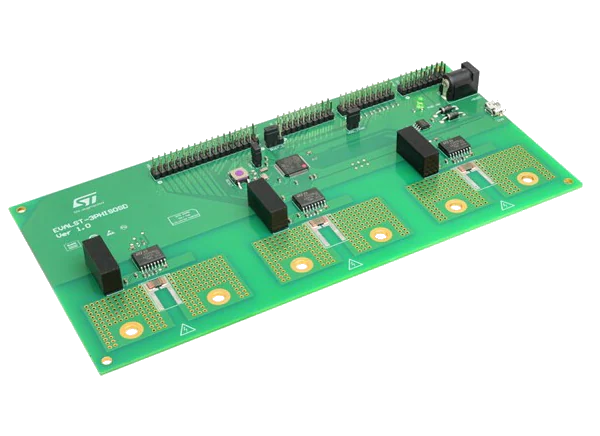

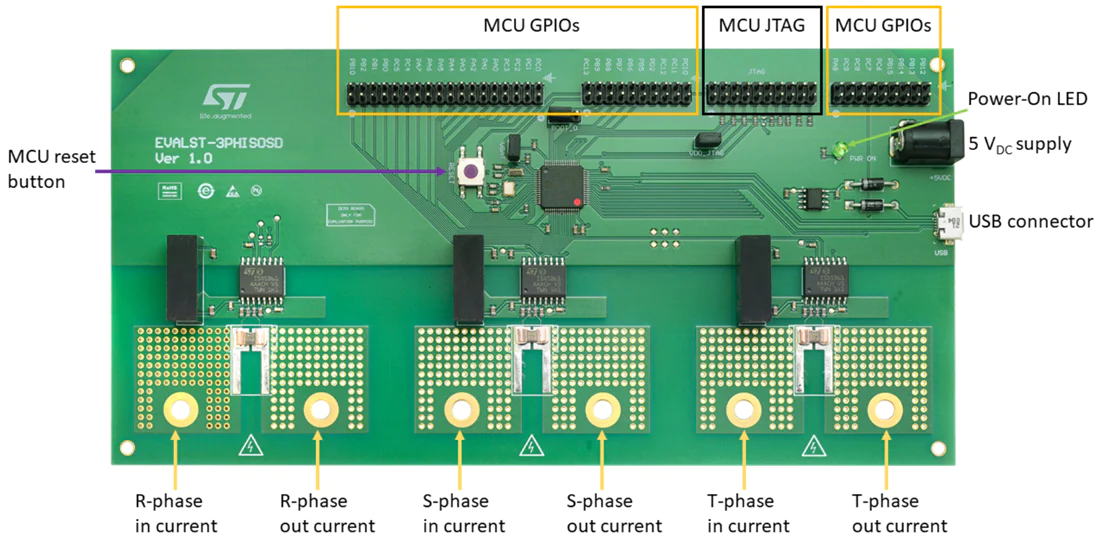

意法半导体EVALST-3PHISOSD评估板实现了一个完整的三相电流计，具有低成本的分流电流传感器。该解决方案基于ISOSD61器件，这是一个单通道、电隔离的二阶西格马 - 得尔塔调制器，通过一个分流电流传感器测量每个相的电流。传感电路和PCB布局进行了优化，以最大限度地提高信噪比以获得最佳精度。

STMicroelectronics的ISOSD61输出当前的sigma-delta比特流，并使用由微控制器同步分布的时钟(最高15MHz)对信号进行过采样。该解决方案中嵌入的固件利用STM32F413RH的DFSDM滤波器以可选的采样率将三个比特流转换为24位电流数据。该固件还实现了一个虚拟COM端口通信，方便地访问内部参数读取数据和校准板。
