德州仪器TLIN2024A-Q1四林中收发器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-27

摘要： 一种双向总线，通常用于数据速率高达20kbps的低速车载网络。

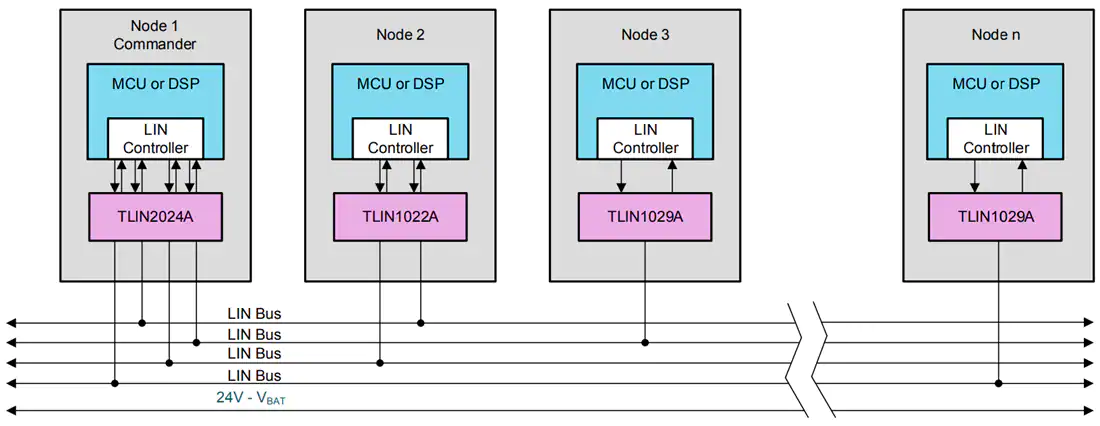

德州仪器TLIN2024A-Q1四域本地互连网络(LIN)收发器集成唤醒和保护功能，符合LIN2.0, LIN2.1, LIN2.2, LIN2.2 a和ISO/DIS 17987-4标准。LIN是一种单线双向总线，通常用于数据速率高达20kbps的低速车载网络。TLIN2024A-Q1支持12V和24V应用，具有更宽的工作电压和额外的母线故障保护。该设备有两个独立的双LIN收发模块。VSUP1/2控制分离双收发模块。

德州仪器TLIN2024A-Q1接收器支持高达100kbps的数据速率，以实现更快的在线编程。该设备将TXD输入上的LIN协议数据流转换为LIN总线信号。它采用限流整形驱动器，减少电磁辐射(EME)。然后接收器将数据流转换为逻辑级信号。这些被发送到微处理器通过开漏RXD引脚。使用睡眠模式可实现超低电流消耗，该模式允许通过LIN总线或EN引脚唤醒。
