摘要： 高精度仪表放大器，全差分输出。

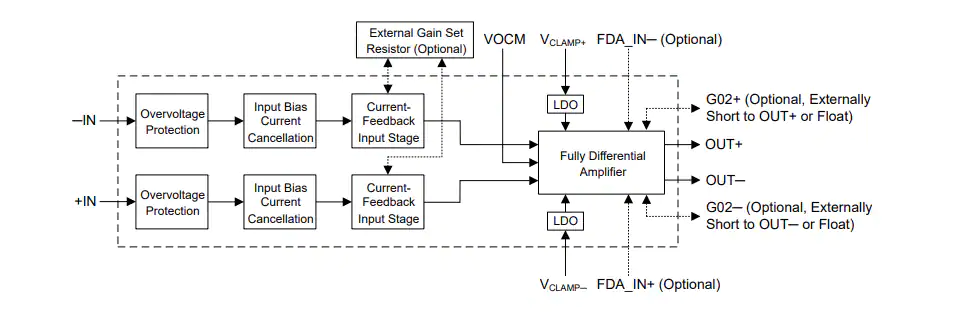

德州仪器INA851全差动仪表放大器是高精度仪表放大器，全差动输出。INA851经过优化，可驱动具有全差分输入的现代高性能模数转换器(adc)输入。安培提供广泛的，单供应，或双供应范围。器件的输出级增益可以通过短路或浮动两个引脚设置为0.2或1。一个单独的外部电阻设置任何输入级增益从1到10,000。

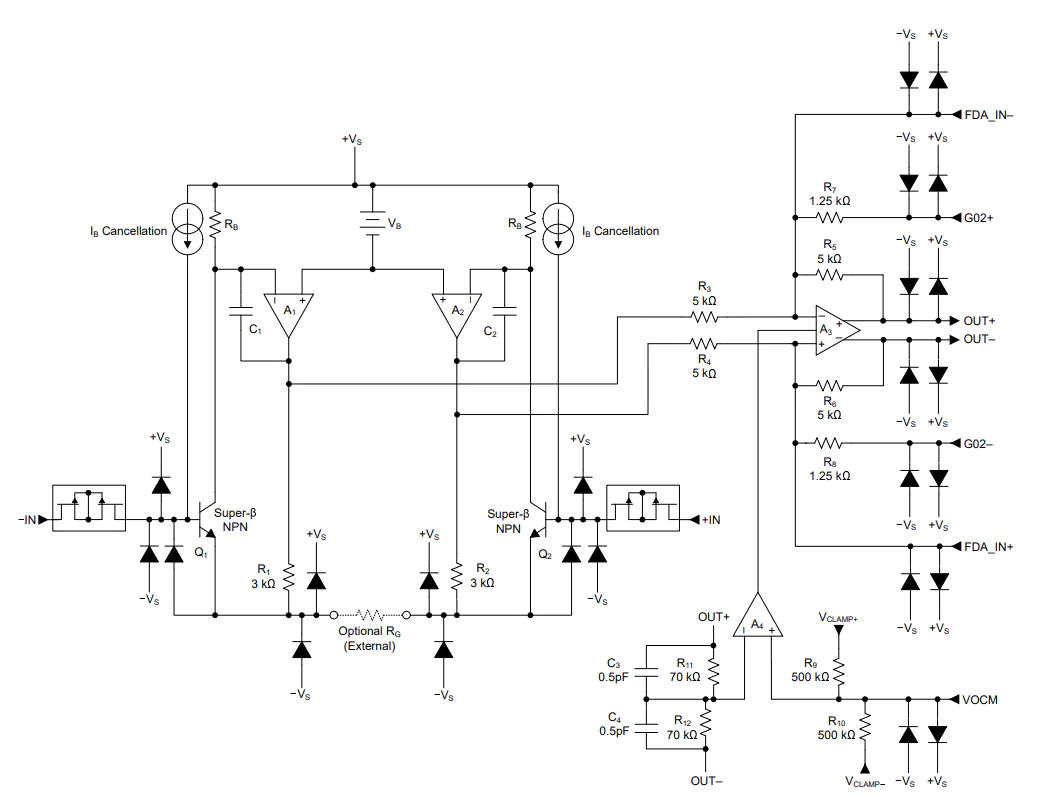

TI INA851全差动仪表放大器由于采用超β输入晶体管，可提供极低的输入偏置电流和低输入参考电流噪声。该器件具有最先进的制造工艺，提供极低的电压噪声，输入偏置电压和偏置电压漂移。额外的电路保护INA851输入防止超过电源电压±40V的过电压。此外，器件输出具有内置箝位电路，以保护ADC或下游器件免受超速损坏。
INA851适用于最小8V单电源或±4V双电源，最大36V单电源或±18V双电源。
增益可编程从G = 0.2到10,000使用外部电阻
全差分输出与集成夹紧
10µV(典型)，35µV(最大)低偏置电压
0.1µV/°C(典型)，0.3µV/°C(最大)低偏置漂移
5nA(典型)低输入偏置电流
3.2nV/√Hz, 0.8pA/√Hz输入级噪声
G = 0.2时22MHz, G = 1时15MHz带宽
在G = 10时106dB (min)，在100≤G≤1000时120dB (min)共模抑制
110dB (min) at G = 1电源拒绝
6mA(典型)供电电流
输入过电压保护超出电源±40V
供应范围:
8V ~ 36V单路供电
±4V至±18V双电源
-40℃~ +125℃指定的温度范围

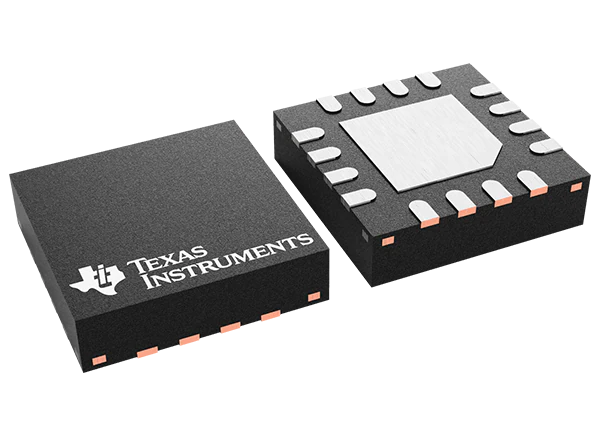

16针VQFN小封装
模拟输入模块
流量变送器
液晶测试
心电图(ECG)
外科手术设备
示波器(DSO)
重规模
半导体测试
