德州仪器LM51231-Q1升压控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-26

摘要： 提供广泛的输入范围，并采用峰值电流模式控制。

德州仪器LM51231-Q1 Boost Controller提供宽输入范围，并采用峰值电流模式控制。宽输入范围支持汽车冷曲柄和负载转储。当设备上的BIAS值大于等于3.8V时，最小输入电压可低至0.8V。LM51231-Q1具有输出电压，可以使用跟踪功能动态编程。同时，当VSUPPLY大于VLOAD时，旁路模式操作自动进入，消除了高侧MOSFET的体二极管下降。开关频率由外部电阻动态编程，从100kHz到2.2MHz。在2.2MHz切换最大限度地减少AM波段干扰，并允许小的解决方案尺寸和快速的瞬态响应。

TI LM51231-Q1升压控制器实现了内置保护功能，如峰值电流限制，这是恒定的过VSUPPLY，过电压保护和热停机。外部时钟同步、可编程扩频调制和具有最小寄生的无铅封装进一步降低了EMI并避免串扰。其他功能包括线路UVLO, FPWM，二极管仿真，DCR电感电流传感，可编程软启动，和一个电源良好的指示器。

特性

AEC-Q100适用于汽车应用

温度等级1:-40℃~ +125℃，T(A)

功能性Safety-Capable

可用于辅助功能安全系统设计的文件

适合广泛的操作范围的汽车电池供电的应用

3.8V至42V输入工作范围
动态可编程VOUT从5V到20V，或从15V到57V
BIAS≥3.8V时，最小升压输入0.8V
当V(SUPPLY)大于V(LOAD)时旁路操作

BIAS关断电流≤3μA
溶液体积小

最大开关频率2.2MHz
内部引导二极管
QFN-20可湿侧翼

EMI缓解和避免AM波段干扰和串扰

可选时钟同步
切换频率从100kHz到2.2MHz
可选择的开关模式(FPWM，二极管仿真)
可选可编程扩频
使得没有包

可编程性和灵活性

动态V(OUT)跟踪
动态开关频率规划
支持DCR电感电流感应
可编程输入电压
可调软启动
自适应空时
PGOOD指示器

一体化防护特性

V(SUPPLY)上的恒周期峰值电流极限
过电压保护装置
HB-SW短路保护
热关机

应用程序

带跟踪的汽车音响电源
汽车LED偏压电源

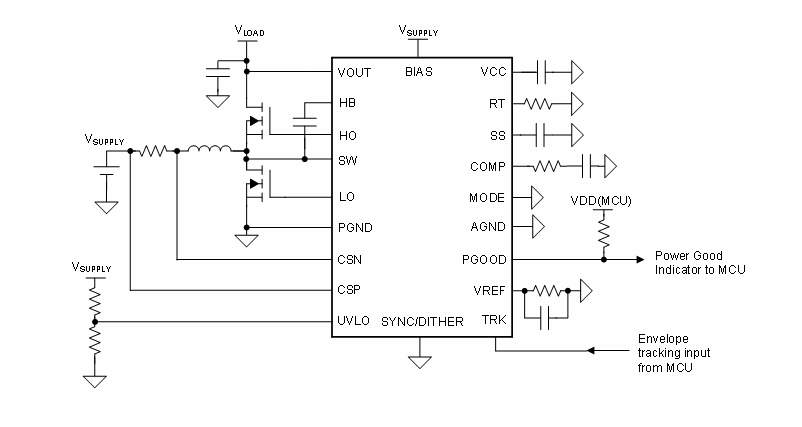

典型的应用程序
