摘要： 设计用于演示MPQ2178集成内部功率mosfet的能力。

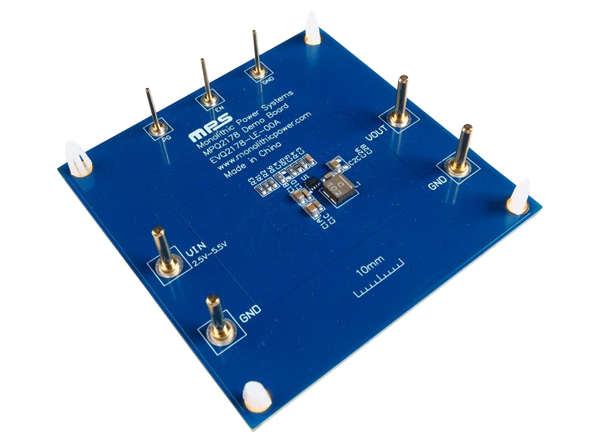

单片电力系统(MPS) EVQ2178评估板旨在演示MPQ2178的功能。MPQ2178是集成内部功率mosfet的单片降压开关模式转换器。该评估板在2.5V至5.5V输入电压范围内运行2A连续输出电流，具有出色的负载和线路调节，并调节0.6V输出电压。EVQ2178评估板具有故障保护功能，包括逐周期限流和热关机。
Power Good (PG)
外部软启动(SS)控制
输出流量
具有短路模式的过电压保护(OVP)和短路保护(SCP)
优化板尺寸和BOM减少:
综合补偿网络
采用QFN-8 (1.5mmx2mm)封装
可选配AEC-Q100 1级
专为汽车应用设计:
2.5V至5.5V宽工作输入电压(V(IN))范围
可达2A输出电流(I(OUT))
1%反馈(FB)准确率
70毫欧和40毫欧集成内部功率mosfet高性能改善热
针对EMC和EMI进行优化:
2.4MHz开关频率(f(SW))
强制连续传导模式(FCCM)在全负载范围
