德州仪器TPS92620-Q1汽车LED驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-13

摘要： 双通道驱动器，独特的热管理设计，降低温升。

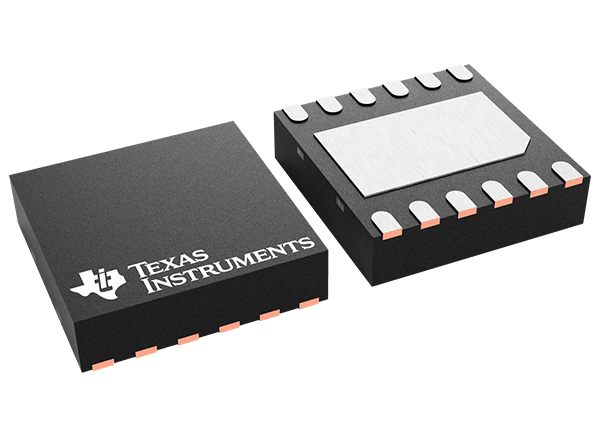

德州仪器TPS92620-Q1汽车LED驱动器是一个双通道驱动器，具有独特的热管理设计，以降低温升。汽车电池直接为TPS92620-Q1线性驱动器提供动力，具有显著的电压变化，可输出每通道高达250mA的全电流负载。外部并联电阻被用来分担输出电流和耗散驱动器的功率。该设备的全面诊断功能包括LED开路，LED短转地电路和设备过温保护。

TI TPS92620-Q1汽车LED驱动器提供一故障全故障功能，与其他LED驱动器一起功能，如TPS9261x-Q1, TPS9262x-Q1, TPS9263x-Q1和TPS92830-Q1设备，以管理不同的需求。

特性

AEC-Q100适用于汽车应用:

温度等级1:-40℃~ +125℃，T(A)

宽输入电压范围4.5V至40V
热共享由一个外部分流电阻
故障模式供电电流低
二、高精度电流调节:

每通道电流输出可达250mA
在整个温度范围内±5%的精度
电阻独立电流设置
独立的PWM引脚亮度控制

降压低:

250mA的最大电压降为600mV

诊断和保护

LED开路自动恢复
LED短到地自动恢复
启用可调阈值诊断
故障总线可配置为单故障-全故障或单故障-通道关闭(N-1)
热关机

操作结温范围-40°C至+150°C

应用程序

汽车外后灯

车尾灯
中央高安装停止灯
标志

汽车外小灯

门把手
盲点检测指标
充电口

汽车内饰灯

开销控制台
台灯

通用LED驱动应用

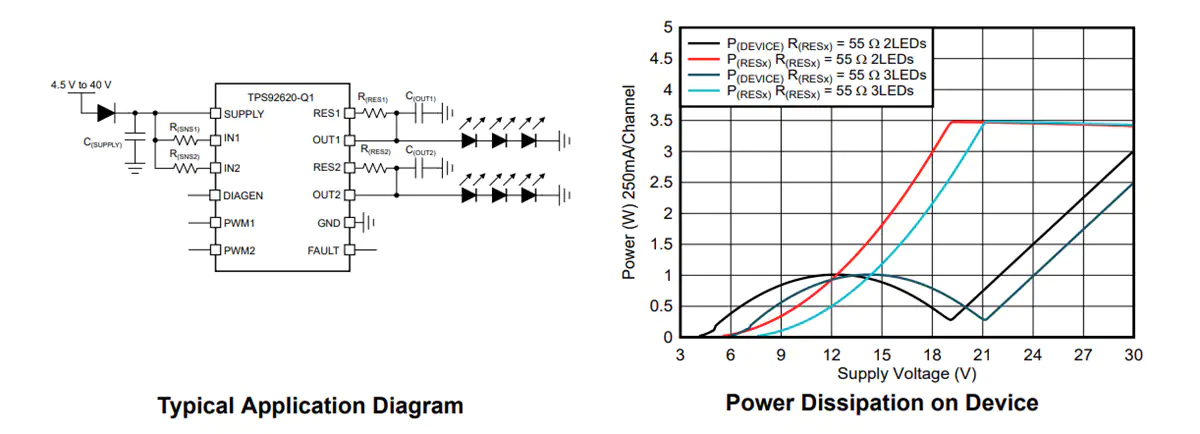

示意图
