摘要： 设计用于演示MPQ2177的功能，MPQ2177是一个单片降压开关模式转换器。

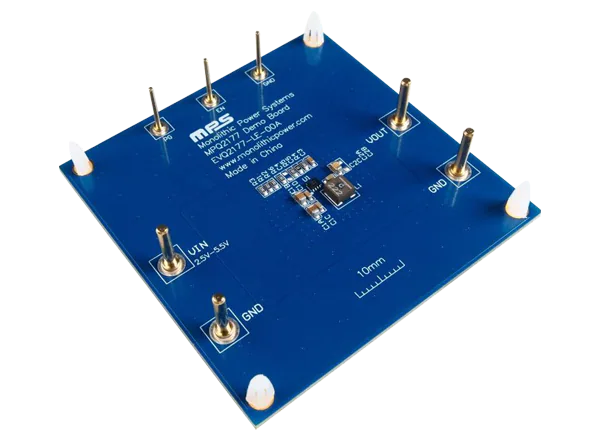

单片电源系统(MPS) EVQ2177评估板旨在演示MPQ2177的功能，MPQ2177是一种集成内部功率mosfet的单片降压开关模式转换器。该评估板具有1A连续输出电流，2.5V至5.5V输入电压范围，负载和线路调节。EVQ2177可以调节低至0.6V的输出电压，并在2.5V至5.5V范围内的负载电流为1A时产生1.2V。典型的应用包括汽车集群、远程信息处理、信息娱乐系统、相机模块、钥匙串、工业用品和电池供电设备。
针对EMC和EMI进行优化:
2.4MHz开关频率(f(SW))
强制连续传导模式(CCM)在全负载范围
优化板尺寸和BOM:
综合补偿网络
QFN-8封装(1.5mm x 2mm)
可选配AEC-Q100 1级
附加功能:
Power Good (PG)
外部软启动(SS)控制
输出流量
具有短路模式的过电压保护(OVP)和短路保护(SCP)
2.5V至5.5V宽工作输入电压范围(V(IN))
1.2V输出电压(V(OUT))
输出电流可达1A
1%反馈(FB)准确率
75毫欧和45毫欧集成内部功率mosfet
汽车集群、远程信息技术和信息娱乐系统
相机模块
关键的作战基地
工业用品
电池驱动的设备
