摘要： 设计用于演示MPQ2178A的功能，MPQ2178A是一个单片降压转换器。

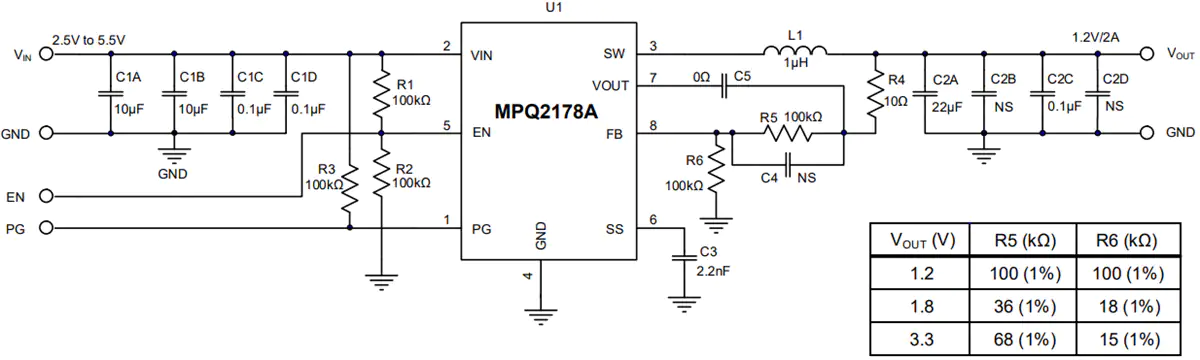

单片电源系统(MPS) EVQ2178A评估板旨在演示MPQ2178A的功能，MPQ2178A是一种内置内部功率mosfet的单片降压开关模式转换器。该评估板具有高达2A输出电流，0.6V输出电压，2.5V至5.5V输入电压范围，负载和线路调节。EVQ2178A具有故障保护，包括循环限流和热关机。典型的应用包括汽车集群、远程信息处理、信息娱乐系统、相机模块、钥匙串、工业用品和电池供电设备。
Power Good (PG)
外部软启动(SS)控制
具有短路模式的过电压保护(OVP)和短路保护(SCP)
针对EMC和EMI进行优化:
2.4MHz开关频率(f(SW))
MeshConnect(TM)倒装芯片包
输出流量
优化板尺寸和BOM:
综合补偿网络
采用QFN-8 (1.5mm x 2mm)封装
可选配AEC-Q100 1级
2.5V至5.5V宽工作输入电压(V(IN))范围
可达2A输出电流(I(OUT))
1%反馈(FB)准确率
70毫欧和40毫欧内部功率mosfet高性能改善热
延长电池寿命:
21μA休眠模式静态电流(I(Q))
AAM模式在轻负载条件下提高效率
