摘要: 二极管公司AP43776Q USB Type-C 协议解码器是一个高度集成,双通道,PD3.1/PPS, BC 1.2,和QC协议解码器。

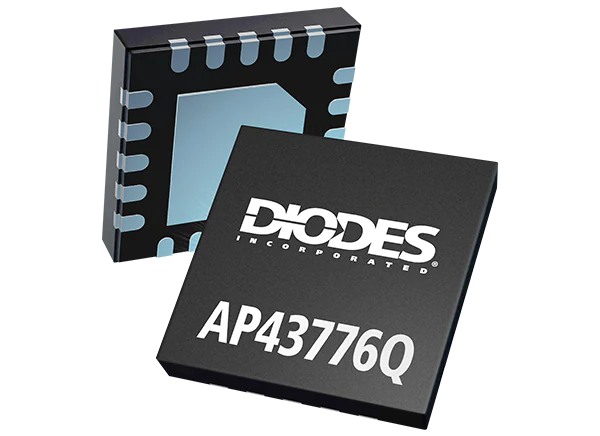

二极管公司AP43776Q USB Type-C 协议解码器是一个高度集成,双通道,PD3.1/PPS, BC 1.2,和QC协议解码器。该协议解码器支持PPS APDO从3.3V到21V的全范围,电压分辨率为20mV/step。AP43776Q协议解码器还支持高达6A电流和50mA/step分辨率的电源管理。该协议解码器具有e-Maker检测,V(CONN) 30MA能力,I(2)C接口和中断,低电池输出功率降级,DP和DN之间的水分检测。AP43776Q协议解码器还具有内置ADC和多路多路复用器,用于电压和温度测量。
AP43776Q协议解码器提供嵌入式MCU和内置ADC转换器,用于电压和温度测量。该协议解码器支持智能电源管理功能,例如两个连接的USB Type-C PD设备之间的电源共享方案。AP43776Q协议解码器符合rohs标准,不含铅、卤素和锑。该协议解码器是需要特定更改控制的汽车应用程序的理想选择。
AEC-Q100合格:
-40℃~ 125℃温度范围
设备温度等级:
设备HBM ESD分级H3A
设备CDM ESD分类等级C5
双通道独立USB Type-C PD3.1/PPS解码器
6206 USB-IF PD3.1/PPS认证TID
QC20211008263快充QC5认证编号
PD3.1/ PPS V(out)全量程(3.3V至21V电压范围)
QC2.0/3.0/4/4/+/5兼容BC1.2 DCP模式
Type-C PD显示端口替代模式
下游设备,允许数据传输
内置ADC和多路复用器,用于电压和温度测量
电子标记检测和V(CONN) 30mA能力
电缆线损耗补偿
I(2)C接口和中断
多用途I/ o,支持不同应用
高达24V CC1/CC2到VBUS短路保护
DP和DN之间的水分检测
通过外部NTC进行热保护
低电量时输出功率降级
内置MCU与12KB OTP ROM的主应用程序与多时间可编程ROM (MTP ROM)块定制
W-QFN4040-20 (SWP) (4x4, 0.5mm pitch)封装
通过无铅认证
不含铅、卤素和锑
