摘要： 演示MP6500A的功能，一个步进电机驱动器与微步进转换器。

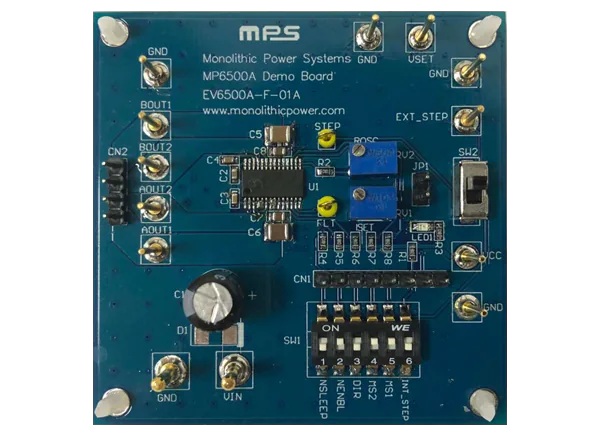

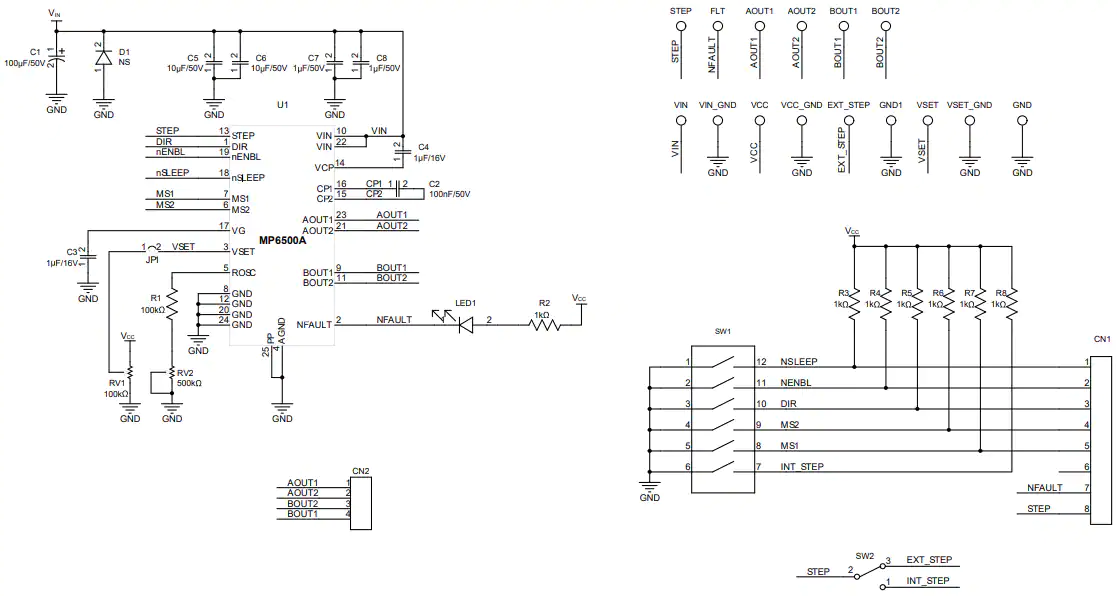

单片电力系统(MPS) EV6500A评估板旨在演示MP6500A的功能，MP6500A是一个内置微步进转换器的步进电机驱动器。MP6500A的供电电压最高可达35V，电机电流最高可达2.5A。这EV6500A具有双极步进电机在全，半，四分之一，和八步模式通过设置MS2和MS1引脚。EV6500A评估板采用QFN-24 (5mmx5mm)封装。
4.5V ~ 35V宽输入电压(V(IN))范围
两个内部全桥驱动器
内部电流传感和调节
低导通电阻(R(DS(ON))):
195毫欧高边R(DS(ON))
170毫欧低侧R(DS(ON))
不需要控制电源
简单的逻辑接口
3.3V和5V兼容逻辑电源
从全步到第八步的步骤模式
输出电流高达2.5A (I(OUT))
自动电流衰减
过流保护(OCP)
输入过电压保护(OVP)
热关机
欠压锁定(UVLO)保护
故障指示输出
提供QFN-24 (5mmx5mm)和热增强TSSOP-28封装
