摘要： 低噪声、超低功耗18位65MSPS高速模数转换器系列。
德州仪器ADC358x低噪声低功耗模数转换器(ADC)是低噪声、超低功耗18位65MSPS高速ADC系列。为低噪声性能而设计，它提供了-160dBFS/Hz的噪声谱密度，并具有出色的线性度和动态范围。ADC358x提供出色的直流精度和中频采样支持，使其适合广泛的应用。高速控制循环得益于较短的延迟，低至只有一个时钟周期。ADC在65Msps下的功耗仅为119mW，其功耗在较低的采样率下也能很好地扩展。
德州仪器ADC358x使用串行LVDS (SLVDS)接口来输出数据，从而最大限度地减少了数字互连的数量。该设备支持单车道和双车道选项。ADC358x是具有不同速度等级的pin-to-pin兼容系列。它采用40针QFN封装(5mm x 5mm)，支持从-40°C到+105°C的扩展工业温度范围。
18位10/25/65MSPS ADC
-160dBFS/Hz噪声底
77mW (10MSPS)至119mW (65MSPS)超低功率，优化功率缩放
一个时钟周期(1线SLVDS)延迟
指定18位，无漏码
INL/DNL:±7/±0.7LSB(典型)
参考资料(外部或内部)
900MHz (3dB)输入带宽
-40至+105°C的工业温度范围
片上数字滤波器(可选)
抽取2 4 8 16 32
32位的甲
串行LVDS数字接口(2-，1-和1/2线制)

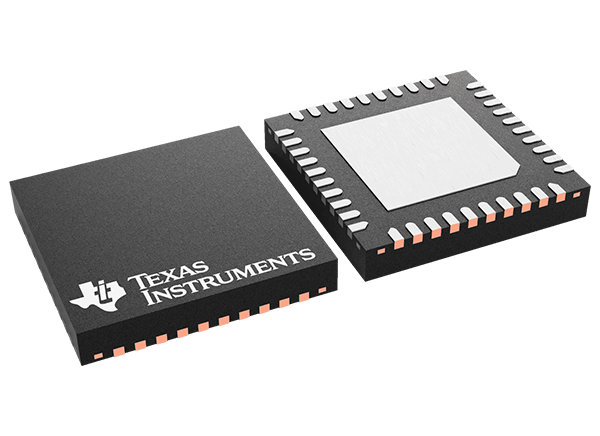

40-WQFN (5mm x 5mm)小尺寸封装
频谱性能(f(IN) = 1MHz)
信噪比:84.5 dbfs
SFDR: 95dBc HD2, HD3
SFDR: 100dBFS最差刺激
频谱性能(f(IN) = 20MHz)
信噪比:83.5 dbfs
SFDR: 90dBc HD2, HD3
SFDR: 95dBFS最差刺激
高速数据采集
工业监控
软件定义无线电
电能质量分析仪
源测量单元(SMU)
通讯基础设施
频谱分析仪
控制回路
仪表
成像
光谱学
雷达
声纳
