摘要： 德州仪器ADC368x低噪声低功耗模数转换器(ADC)是低噪声、超低功耗18位65MSPS高速双通道ADC系列。
德州仪器ADC368x低噪声低功耗模数转换器(ADC)是低噪声、超低功耗18位65MSPS高速双通道ADC系列。为低噪声性能而设计，它提供了-160dBFS/Hz的噪声谱密度，并具有出色的线性度和动态范围。ADC368x提供了令人难以置信的直流精度和中频采样支持，使其适合各种应用。高速控制循环得益于较短的延迟，低至只有一个时钟周期。ADC在65Msps下的功耗仅为94mW，其功耗在较低的采样率下也能很好地扩展。
德州仪器ADC368x使用串行LVDS (SLVDS)接口来输出数据，这最大限度地减少了数字互连的数量。设备支持双车道、单车道和半车道三种选择。ADC368x是针对针兼容系列，具有16位和18位分辨率和不同的速度等级。它采用40针QFN封装(5mm x 5mm)，支持从-40°C到+105°C的扩展工业温度范围。

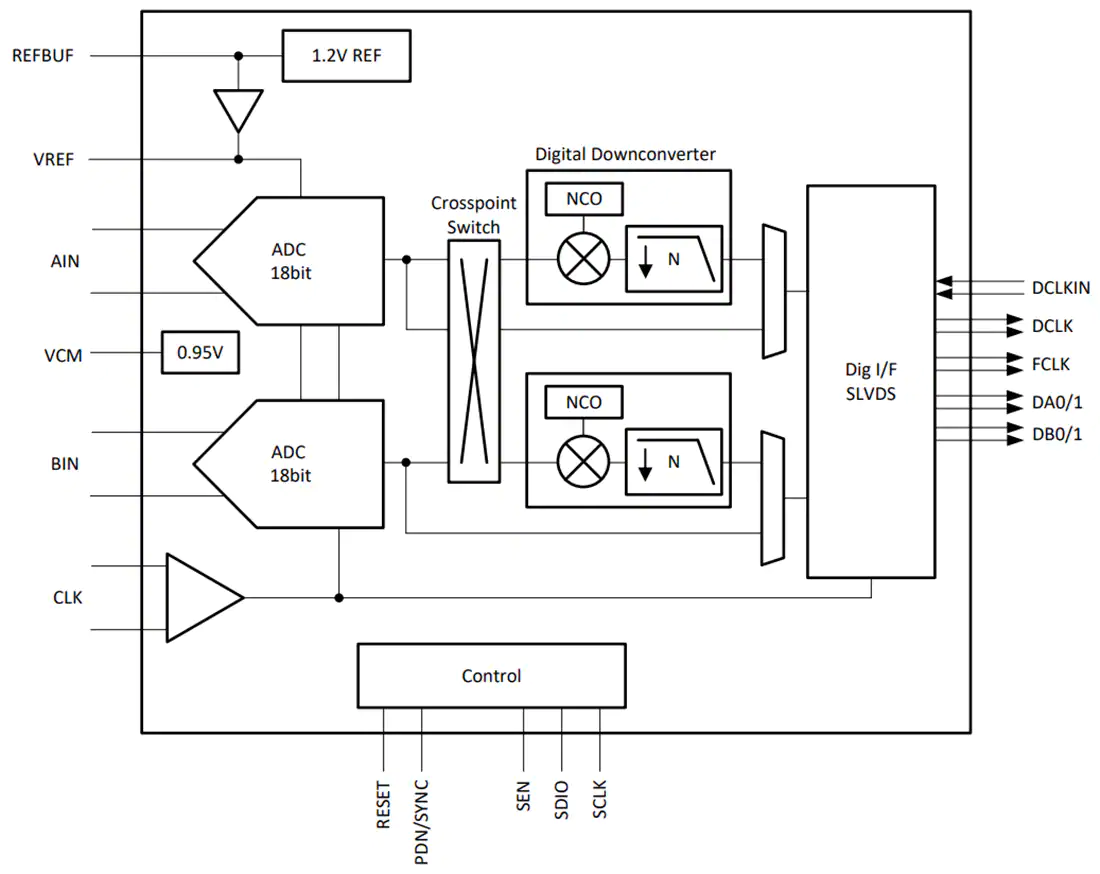

双通道ADC
18位10,25,65msps ADC
-160dBFS/Hz噪声底
53mW/ch (10MSPS)至94mW/ch (65MSPS)低功耗和优化的功率缩放
1-2个时钟周期延迟
18位，没有漏码
INL/DNL:±7/±0.7LSB(典型)
参考资料(外部或内部)
900MHz (3dB)输入带宽
-40至+105°C的工业温度范围
片上数字滤波器(可选)
抽取2 4 8 16 32
32位的甲
串行LVDS数字接口(2-，1-和1/2线制)

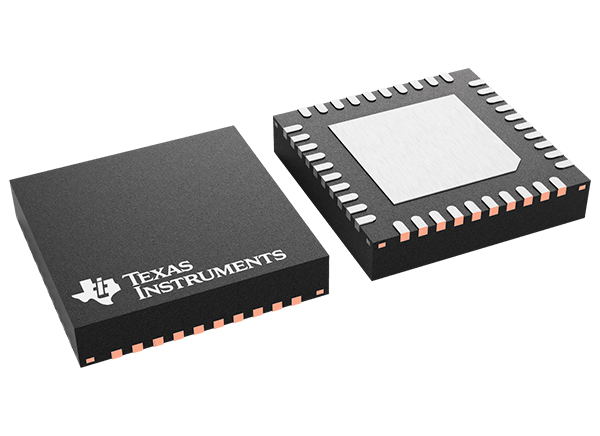

40-QFN (5mm x 5mm)小型封装
频谱性能(f(IN) = 5MHz)
信噪比:83.8 dbfs
SFDR: 89dBc HD2, HD3
最糟糕的马刺
频谱性能(f(IN) = 20MHz)
信噪比:82.6 dbfs
SFDR: 85dBc HD2, HD3
SFDR: 97dBFS最差刺激
高速数据采集
工业监控
软件定义无线电
电能质量分析仪
源测量单元(SMU)
通讯基础设施
频谱分析仪
控制回路
仪表
成像
光谱学
雷达
