摘要： 当与外部电源开关结合时，完全集成并形成完全隔离的SSR。

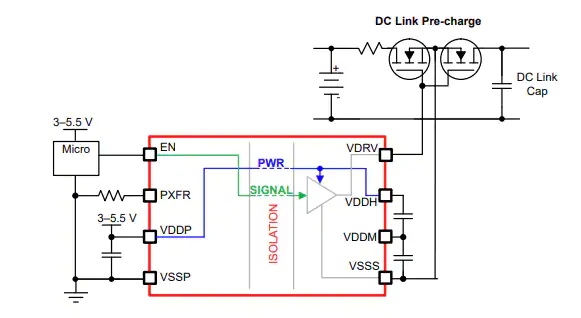

德州仪器TPSI3050/TPSI3050- q1增强隔离开关驱动器完全集成，与外部电源开关组合时形成完全隔离的固态继电器(SSR)。标称门驱动电压为10V，峰值源和汇聚电流为1.5A/3.0A，可以选择多种外部电源开关，满足广泛的应用。
TI TPSI3050/TPSI3050- q1增强开关驱动器从其主侧接收的电源产生二次偏置电源，因此不需要隔离的二次偏置电源。此外，TPSI3050-Q1可选择为外部支持电路供电，以满足各种应用要求。
该器件采用SOIC 8针(DWZ) 7.50mm x 5.85mm封装。
不需要隔离的二次电源
驱动外部功率晶体管或scr
5kV(RMS)加强隔离
10V栅极驱动，1.5A/3A峰值源/汇电流
为外部辅助电路提供高达50mW的电源
支持交流或直流切换
支持两线或三线模式
汽车温度范围-40至+125°C(一级)，AEC-Q100合格环境(TPSI3050-Q1)
七级功率传输，电阻可选
功能性safety-capable
可用于辅助功能安全系统设计的文件
安全认证
计划:7071V(PK)加强隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
计划:5kV(RMS)隔离1分钟，每UL 1577
固态继电器(SSR)
电池管理系统
车载充电器
混合动力、电动和动力系统
楼宇自动化
工厂自动化与控制
