摘要： 理想的开关模式电源。

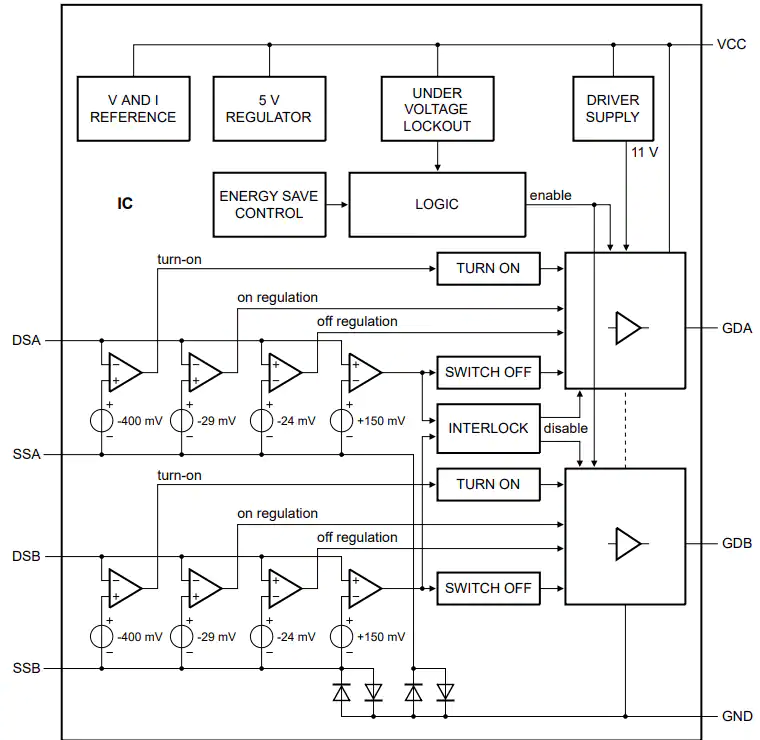

NXP Semiconductors TEA2096T同步整流控制器是开关模式电源的理想选择。TEA2096T采用自适应门驱动方法，可在任何负载下实现最大效率。该控制器可用于谐振变换器的二次侧同步整流。它有两个驱动级，用于驱动SR mosfet，用于校正中央抽头次级变压器绕组的输出。
效率特性
自适应门驱动在任何负载下的最大效率
节能运行时电源电流80μA
驱动低欧姆mosfet的调节电平为-29mV
应用程序功能
漏感电压至200V
供电电压范围从4.5V到38V
LLC谐振双同步整流
支持5V操作与逻辑电平SR mosfet
用于感知每个SR MOSFET的漏极和源电压的差分输入
SO8包
控制功能
SR控制没有最低准时
自适应门驱动快速关闭在传导结束
具有主动门下拉的欠压锁定(UVLO)保护
联锁功能，防止同时传导外部mosfet
支持1MHz开关频率
适配器
台式电脑及一体机电源
电视电源
服务器电源
工业应用电源
