NXP Semiconductors MC56F80x数字信号控制器(dsc)的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-06

摘要： dsc集成FPU和三角数学引擎与OPAMP和正交解码器。

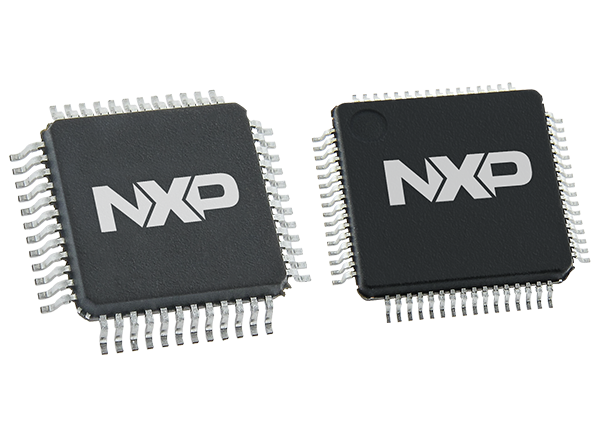

恩智浦半导体MC56F80x数字信号控制器(dsc)基于高性能100MHz 56800EF dsp核心，为高级功率转换和电机控制应用提供数学功能。这些控制器包括先进的高速和高精度外设，如分辨率为312ps的8通道eFlexPWM，双高速12位adc，正交解码器和三个模拟比较器。模块间交叉条和EVTG在外部引脚和模块I/ o之间构建互联网络，具有硬件逻辑/触发器操作能力，实现出色的系统灵活配置。典型应用包括配电系统、光伏系统、先进电机控制、家电电机、微型逆变器、太阳能功率优化器、无线充电和先进照明。

特性

处理器复杂:

增强型单精度浮点数学单元(eFPU)
坐标旋转数字计算(CORDIC)引擎
100 MHz 56800EF DSP核心
JTAG/EOnCE调试控制器

记忆:

64 kb的闪光
8 kb SRAM

系统控制:

模块间交叉(外设或gpio之间的灵活支撑连接)
事件生成器(支持and/or/nor/xor逻辑操作和多个触发模式)
增强的DMA(支持小循环和大循环，更灵活的数据转换，更少的CPU干预)
内存资源保护
LVI, POR，和电力减退复位
儿童权利公约
内外看门狗

定时器:

8通道312ps高分辨率PWM
1x四倍定时器支持四通道捕获
1x正交解码器
3x 32位PIT

模拟:

2个12位ADC，每个具有x2/4 PGA，每个采样速率可达1.6MSps
2倍运算放大器，8MHz GBP，支持最高x16 PGA模式
3x模拟比较器，每个都带有8位DAC

通讯:

1x LPI2C，支持全PMBus
1 x SPI
2 x UART

支持:

mc56f8万- evk -可连接低压FRDM-LV驱动板
HVP-56F80748 EVK -可连接高压HVP-MC3PH驱动板
电机控制和数字功率参考设计
CodeWarrior IDE
软件开发工具包(SDK)
GUI配置工具(引脚，时钟和外围设备)
FreeMaster调试工具
pemmicro Multilink和Cyclone支持

认证:

IEC60730 B类认证
AEC-Q100

应用程序

工业:

三相交流感应电动机
空调(AC)
无刷直流电动机控制
电力转换器和表演者
发电
马达驱动器
永磁同步电机(PMSM)

汽车:

采暖通风空调(暖通)

手机:

电源适配器和充电器

智能家居:

主要家用电器
中小型电器

框图
