摘要： MC56F80x数字信号控制器MCU家族的超低成本开发平台。

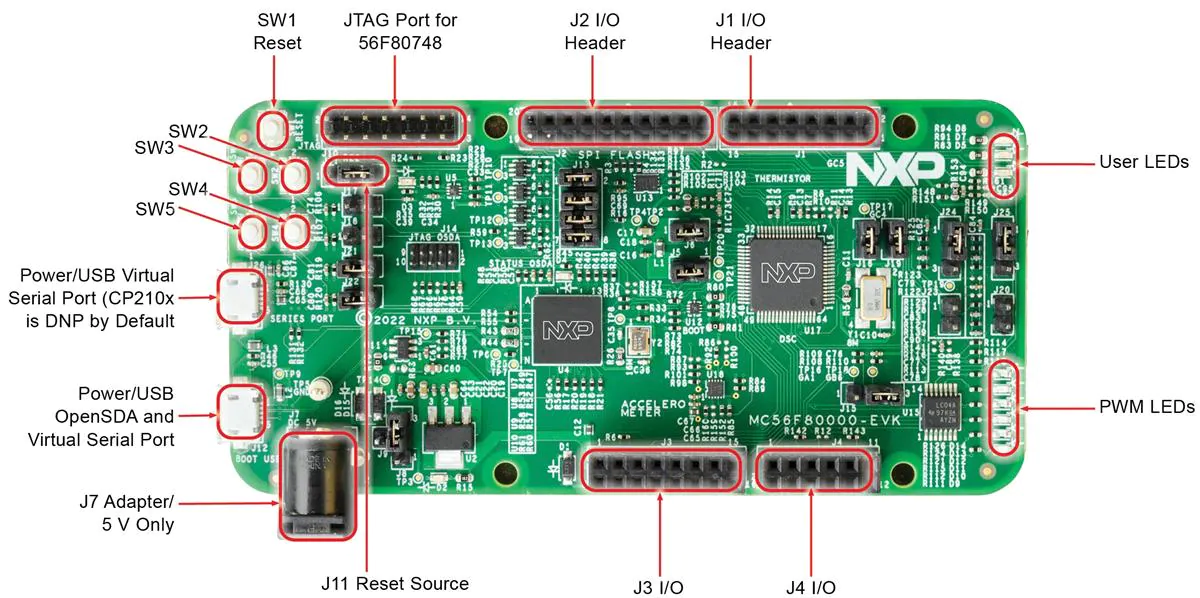

NXP Semiconductors mc56f80,000 - evk评估套件是MC56F80x数字信号控制器MCU系列的超低成本开发平台，外形兼容Arduino R3引脚布局。该评估套件板是一个简单而复杂的设计，以MC56F80748 DSC为特色。该设备结合了数字信号处理器(DSP)的处理能力和微控制器(MCU)的功能。mc56f8万- evk板具有OpenSDA，提供板载调试器和虚拟串行端口，用于快速原型和产品开发。板载接口展示了一个3轴MEMS加速度计，PWM和用户led，按钮，ADC测试电路，OPAMP测试电路和外部串行闪存。
微控制器:
MC56F80748
DSP56800EF核心@100MHz与eFPU和CORDIC
64kB闪存，8kB数据/程序RAM
2 × 12位adc
3 ×比较器
2倍运算放大器，可编程增益高达x16
一个高分辨率eFlexPWM，多达12个PWM输出，包括8个通道，312ps分辨率NanoEdge放置
一个16位四定时器(1 x 4Ch)
一种增强型正交解码器(eQDC)
横梁
64年LQFP
电源管理:
OpenSDA USB
虚拟串口USB
外接5V适配器
Arduino连接器外部5V输入
连通性:
USB接口与微型ab USB连接器
虚拟串口
通过Arduino R3兼容的I/O连接器轻松访问MCU输入/输出
传感器:
三轴MEMS加速度计FXLS8974CF
调试功能:
支持使用CodeWarrior编程和调试的板载OpenSDA电路
14针JTAG端口连接到一个独立的程序员
额外的支持:
Eclipse IDE -用于mcu的CodeWarrior
MCUXpresso配置工具—一个图形工具，用于配置外围设备，并在CodeWarrior软件开发工具包(SDK)中提供文具
