意法半导体ISO808x电隔离8通道驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-02

摘要： 旨在驱动任何类型的负载，一侧连接到地面。

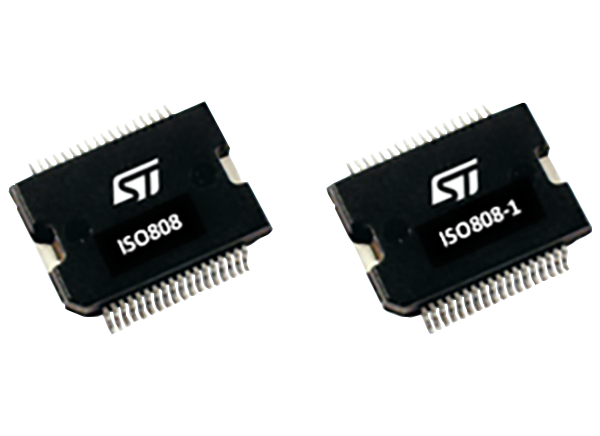

意法半导体ISO808x电偶隔离8通道驱动器旨在驱动一侧连接到地面的任何负载。每个驱动器包含两个独立的电隔离电压域(V(CC)和V(DD)用于过程和控制逻辑级)。这些驱动器具有低供电电流，最大45V过程级供电电压，0.125欧姆 ON每通道状态电阻(典型)R(DS(ON))， IC输出禁用复位功能，高共模瞬态抗扰度，以及输出通道短路保护。ISO808x驱动程序还具有单独通道的热独立性的每通道过温保护，外壳过温保护，过电压保护以及GND和V(CC)损失保护。

ISO808x驱动程序包括一个额外的外壳温度传感器，可保护整个芯片免受过温(OVC事件)。非过载通道继续正常运行。这些驱动程序还包括失去接地保护，V(CC)和V(DD) UVLOs(带滞后)，以及嵌入式看门狗功能。ISO808x驱动程序用于可编程逻辑控制、工业PC外围输入/输出和数控机床。

特性

感应负载V(DEMAG(TYP)) = V(CC) - 54V的快速退磁
低流程和逻辑端供电电流
欠压关闭，自动重启和滞后
逻辑侧5V和3.3V TTL/CMOS和MCU兼容I/ o
公共输出使能/禁用引脚
IC输出复位功能禁用
高共模瞬态抗扰度
单通道过温保护，具有独立通道的热独立性

外壳过温保护
过压保护(V(CC)卡紧)
GND和V(CC)保护丢失
常见故障漏液诊断
设计符合IEC 61000-4-2, IEC 61000- 4-4, IEC 61000-4-5和IEC 61000-4-8
UL1577和UL508认证
PowerSO-36包

规范

最大工艺级供电电压45V
9.2V(CC)至36V(CC)宽工艺侧操作范围
0.125欧姆 ON每通道状态电阻(典型)R(DS(ON))
输出通道短路保护:

Iso808 ilim (min) = 0.7a
Iso808 ilim (min) = 1a

每通道工艺侧操作电流:

ISO808 IOUT小于0.7A
ISO808-1 IOUT小于1A

应用程序

适用于各种负载的驱动器:

电阻
电容
归纳

可编程逻辑控制
工业PC外设输入/输出
数控机床
