Skyworks Solutions Inc.SI8585x-KIT评估试剂盒的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-25

摘要： Skyworks Solutions Inc.SI8585x-KIT评估套件为Si858x集成隔离RS-485收发器提供了一个演示和开发平台。

Skyworks Solutions Inc.SI8585x-KIT评估套件为Si858x集成隔离RS-485收发器提供了一个演示和开发平台。这些设备结合了强大的，完全兼容的RS-485收发器与信号隔离。Si858x收发器是工业自动化应用的理想选择，需要隔离接口的现场总线系统，形成连接传感器，执行器和控制器的通信网络。

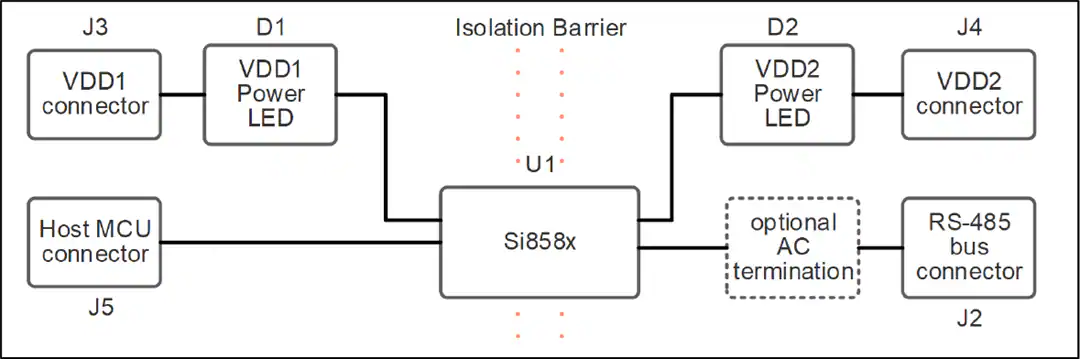

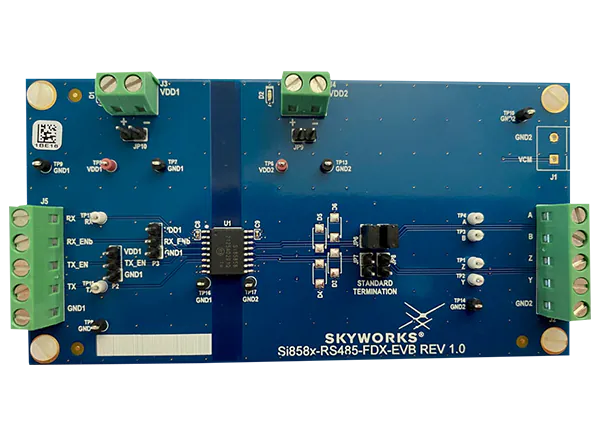

Skyworks Solutions Inc.SI8585x-KIT评估套件每个功能在SOIC-16 WB(宽体)包中预装Si858x RS-485收发器设备。电源连接器和RS-485总线连接器也提供。测试点允许访问所有关键信号。板载控制器接口可以连接到微控制器板(不包括)。

由于Si858x设备是隔离的RS-485收发器，因此需要两个隔离的电压电源来为SI8585x-KIT供电。VDD1接受3.0V ~ 5.5V的电压电平。VDD2应该是3.3V或5.0V，这取决于目标设备。SI8585x-KIT没有特殊的通电顺序。

VDD1和VDD2的电流消耗应小于100mA。SI8585x-KIT具有输入电压极性保护。如果对VDD1或VDD2施加反向极性电压，则将其与Si858x电源引脚隔离，以避免损坏。板载led指示具有正确极性的电压供应。
