Analog Devices Inc.ADAF1080磁场传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-24

摘要： Analog Devices Inc.ADAF1080磁场传感器将集成信号调理与AMR传感器和信号调理放大器相结合。

Analog Devices Inc.ADAF1080磁场传感器将集成信号调理与AMR传感器和信号调理放大器相结合。单轴，高精度磁场传感器提供电偏移抵消功能，集成诊断和模数转换器(ADC)驱动器，用于精确测量高达±8mT的磁场。

ADI ADAF1080传感器在一个封装中有两个芯片，一个AMR传感器和一个专用IC (ASIC)。该装置具有与传感器敏感轴上的磁场强度成比例的精确放大输出信号。输出电压与外部VSET输入引脚上设置电压的一半的共模供电电压成比例。传感器的磁方向可以通过集成翻转线圈来定义，该线圈可用于恒定磁场存在下的电偏置抵消。诊断可以使用集成诊断线圈来测量系统的增益或检测磁饱和事件。

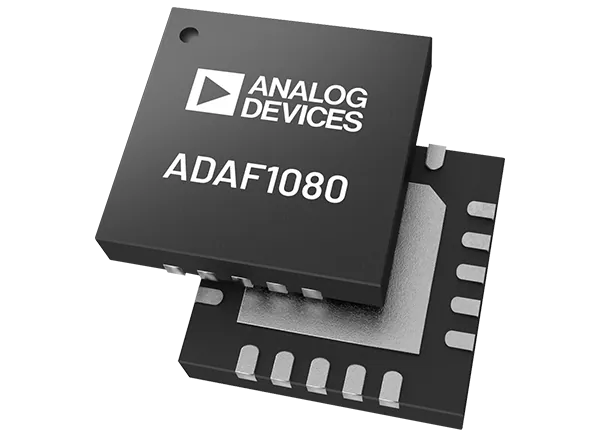

ADAF1080封装在一个20引脚LFCSP中，带有一个外露的衬垫。

特性

单轴高精度AMR磁场传感器

线性操作时感应场轴上的最大磁场强度可达±8mT
6nT/√Hz输出噪声(噪声密度磁场当量)
大于100dB动态范围
翻转线圈校准电气偏移超过寿命和温度
温度补偿输出

集成精密仪表放大器

高达2.2MHz带宽在增益= 20
可编程切割精密测量
宽带应用的同步特性
比率输出能力，提高PSRR
可编程增益1.8V至5V ADC范围
模拟输出优化驱动ADC

易用性特性

宽，用户可选择输出共模电压
集成电抵消
综合诊断

温度范围-40°C ~ +125°C
4.5V至5.5V供电电压范围
可采用20引脚LFCSP，带外露衬垫

应用程序

隔离和非接触电流传感
手持式电流钳式流量计
电机控制电流感
交流和直流电源应用

精密磁场传感应用
精密线性编码器
低噪音，精密磁力计
