摘要： Analog Devices Inc.AD8410A电流检测放大器提供20V/V的初始增益，2.2MHz带宽，在整个温度范围内最大±0.13%的增益误差。
Analog Devices Inc.AD8410A电流检测放大器提供20V/V的初始增益，2.2MHz带宽，在整个温度范围内最大±0.13%的增益误差。AD8410A高压、高带宽电流检测放大器在-2V至+70V范围内提供123dB的最小直流共模抑制比(CMRR)。该设备的缓冲输出电压直接与任何典型的转换器接口。AD8410A在各种工业和汽车应用中通过分流电阻进行双向电流测量。

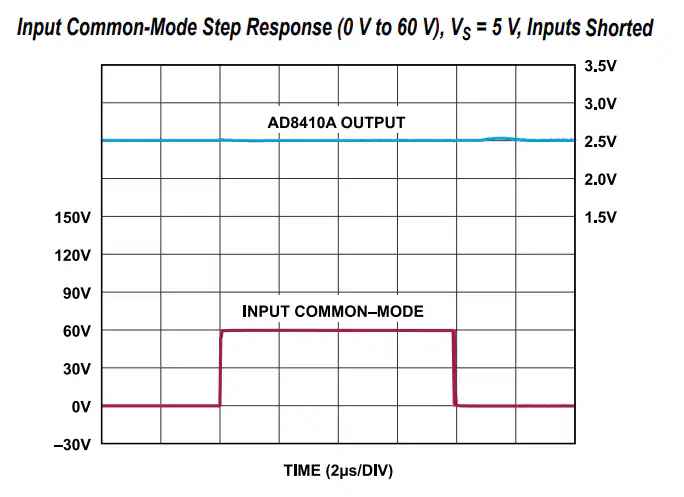

ADI AD8410A电流检测放大器提供封装内的微调芯，在整个工作温度范围和共模电压范围内，典型的偏置漂移为±0.21µV/°C。放大器包含电路以执行宽输入共模范围和平衡输入偏置电流，而不考虑输入差分或共模电压，以及执行超低CMRR漂移的电路。AD8410A还集成了电路，可在存在脉宽调制(PWM)型输入共模电压时实现输出精度。
AD8410A在-40°C至+125°C的温度范围内工作，采用8引脚SOIC_N封装。
封装内饰芯(DigiTrim )
无需斩波和/或自动调零的精度
典型±0.21 μ V/°C偏置漂移
在温度范围内最大±200µV电压偏移
142dB典型直流CMRR
96dB典型交流CMRR在50kHz
宽共模输入电压范围
-2V至+70V，连续工作
-20V到+85V，连续生存
2.2MHz小信号，-3dB带宽
20V/V初始增益
宽的工作温度范围-40°C至+125°C
双向操作
2.9V至5.5V电源工作范围
可提供8引脚，SOIC_N封装
AEC-Q100汽车合格
同相或高侧电流感应
电机控制在无刷直流电机、低电感电机
双向48V至12V DC-DC转换器
电磁阀控制
电力轨道监测
低侧电流感应
