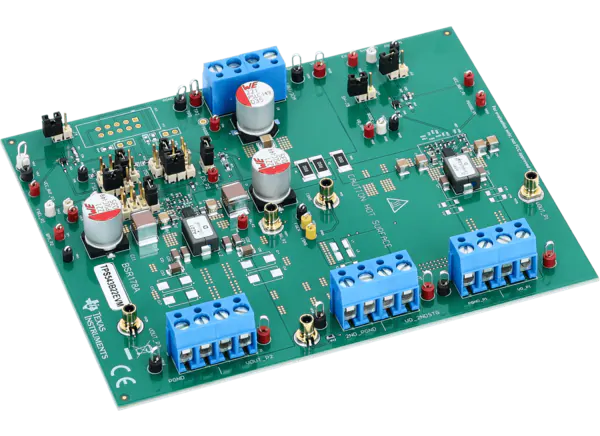

TEXAS INSTRUMENTS TPS543B22EVM 转换器

TPS543B22EVM转换器评估模块(EVM)的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-06

摘要： 德州仪器TPS543B22EVM转换器评估模块(EVM)是用来评估TPS543B22的。

德州仪器TPS543B22EVM转换器评估模块(EVM)是用来评估TPS543B22的。TPS543B22是一种同步降压转换器，集成了两种功率mosfet，具有低漏源电阻，以最小化解决方案尺寸，并在满载时提供高效率。TPS543B22EVM采用固定频率的先进电流模式控制，具有较低的最小接通时间，以实现高开关频率，以最小化解决方案的大小，并实现快速瞬态响应。

该评估模块包括两种设计，采用德州仪器TPS543B22。第一个设计演示了使用TPS543B22稳压器设计时可以实现的小印刷电路板面积。小面积设计适合275毫米(2)。二次设计表明，采用TPS543B22稳压器实现了高效率的设计。第二种设计还包括可以轻松评估TPS543B22功能的跳线。

特性

两个电路设计用于演示TPS543B22的小解决区域和易于评估
2.2MHz开关频率，适合270平方毫米
包括跳线，以评估由TPS543B22的FSEL和MODE引脚选择的不同设置

3状态缓冲区将两种设计同步到外部时钟源
输入电压4.0V至18V，标称12V
1.2V输出在20A

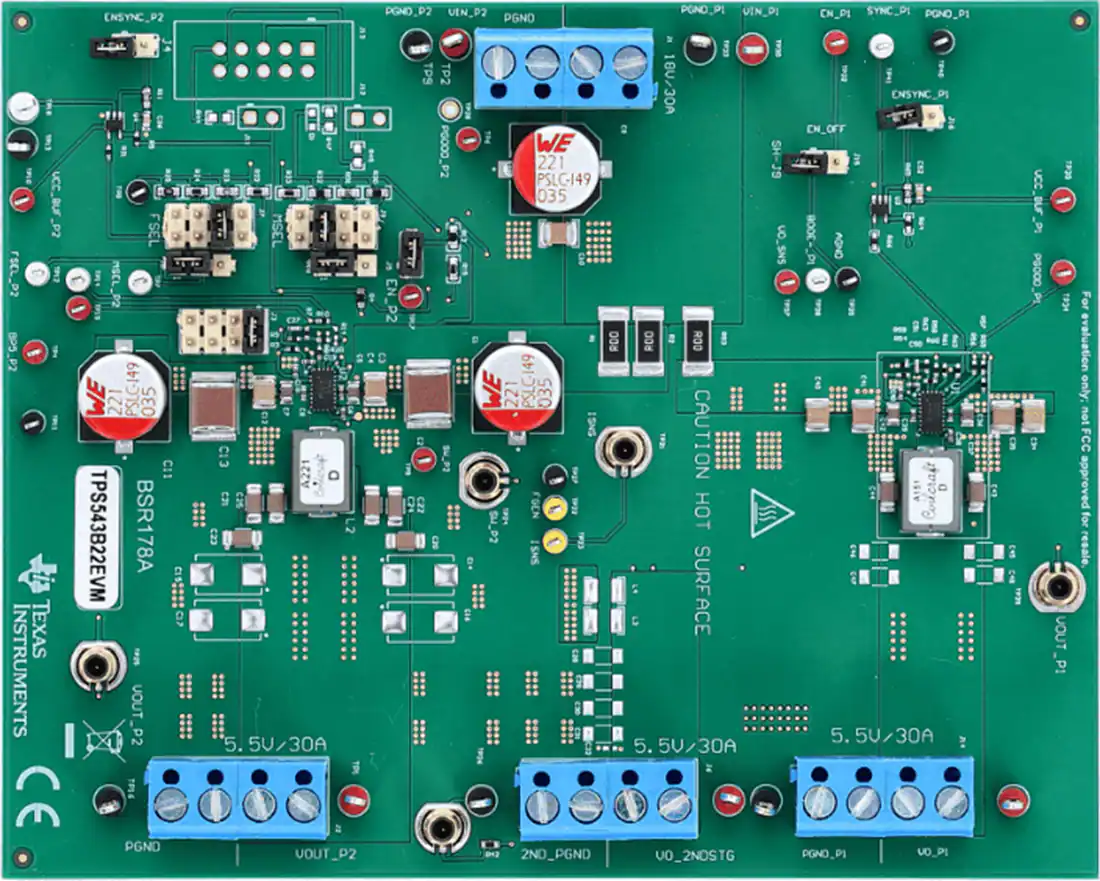

板布局
