德州仪器LM5149/LM5149- q1 Buck DC-DC控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-06

摘要： 德州仪器LM5149/LM5149- q1同步降压DC-DC控制器是一款80V，超低I(Q)同步降压DC/DC控制器，适用于大电流，单输出应用。

德州仪器LM5149/LM5149- q1同步降压DC-DC控制器是一款80V，超低I(Q)同步降压DC/DC控制器，适用于大电流，单输出应用。该控制器采用峰值电流模式控制架构，易于环路补偿，快速瞬态响应，以及优秀的负载和线路调节。LM5149/LM5149- q1可设置为双相模式，具有精确的电流共享，适用于大电流应用。如果需要，该设备可以在低至3.5V的V(IN)下运行，几乎100%。

LM5149/LM5149- q1具有两个独特的EMI降低功能:有源EMI滤波器和双随机扩频(DRSS)。有源EMI滤波器感知直流输入母线上的任何噪声或纹波电压，并注入失相抵消信号以减少干扰。DRSS结合低频三角形和高频随机调制，以减轻低频段和高频段的EMI。这种混合技术与行业标准EMC测试中指定的多分辨率带宽(RBW)设置保持一致。

LM5149/LM5149- q1的其他功能包括150°C的最高结温操作，用户可选择的二极管仿真，以降低轻负载条件下的电流消耗，以及用于故障报告和输出监控的开漏功率良好标志。它包括一个精密使能输入，进入预偏置负载的单调启动，集成V(CC)偏置电源调节器和bootstrap二极管，内部3ms软启动时间，以及具有自动恢复的热停机保护。

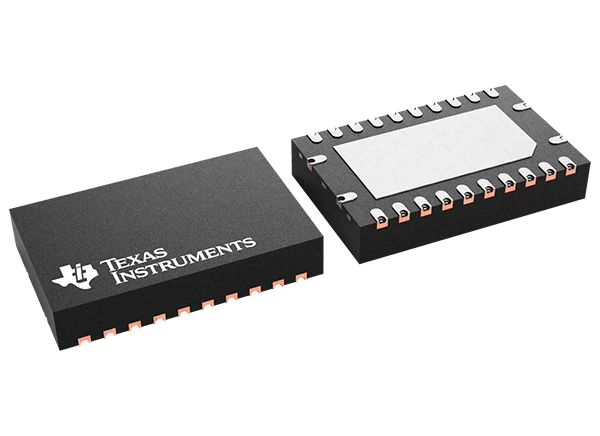

德州仪器LM5149/LM5149- q1控制器采用3.5mm × 5.5mm热增强，24脚VQFN封装，具有可湿性侧引脚，便于制造过程中的光学检查。LM5149-Q1器件通过AEC-Q100汽车应用认证。
