Microchip Technology PIC32CX SG41/SG60/SG61高级安全mcu的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-10

摘要： Microchip Technology PIC32CX SG41/SG60/SG61高级安全微控制器(mcu)是具有32位Arm Cortex -M4处理器和浮点单元(FPU)的高性能mcu。

Microchip Technology PIC32CX SG41/SG60/SG61高级安全微控制器(mcu)是具有32位Arm Cortex -M4处理器和浮点单元(FPU)的高性能mcu。这些设备运行最高120MHz，带有ECC的1MB双面板闪存和带有ECC的256KB SRAM。它还增加了一个10/100以太网MAC和2个CAN-FD端口，用于工业自动化、汽车应用和需要有线连接的通用应用。Flash有一个OTP区域，用于开发不可变的安全引导。它还提供安全调试，芯片擦除保护，IP保护和引导保护功能。

Microchip Technology PIC32CX SG41/SG60/SG61系列mcu具有一流的电源性能和集成的硬件安全性。

特性

核心

Arm Cortex-M4F CPU运行频率高达120MHz
4KB组合指令缓存和数据缓存
8-Zone Memory Protection Unit (MPU)
浮点单元(FPU)

记忆

1MB带有纠错码(ECC)的系统内自编程闪存
256KB SRAM主存，带纠错码(ECC)
高达4KB的紧密耦合内存(TCM)
8KB额外备份SRAM
低功耗和电源管理
休眠模式有“空闲”、“待机”、“休眠”、“备份”和“关闭”
梦游外围设备
电池备份支持

安全

一套高级加密系统(AES)，密钥长度256位，数据速率高达2MB/s
ECB, CBC, CFB, OFB, CTR操作模式
真随机数发生器(TRNG)
公开密码匙控制器
RSA、DSA
椭圆曲线密码(ECC) ECCGF(2n)， ECCGF(p)
基于安全哈希算法(SHA1, SHA224, SHA256)， DMA辅助的完整性校验模块
永久保护芯片擦除，引导部分编程和调试访问，允许不可变的引导大小可配置的不可变引导部分在Flash引导读保护，允许安全引导支持

外围设备/计时器

32通道事件系统
多达8个可配置的串行通信接口(SERCOM)
8个16位TC (timer /Counters)，可配置16位、8位、32位
两个24位定时器/计数器用于控制(TCC)扩展功能
3个16位定时器/计数器用于控制(TCC)扩展
32位实时计数器(RTC)，具有时钟/日历功能
多达5个唤醒针与篡改检测和反弹过滤器

先进的模拟

双12位，1 MSPS模数转换器(ADC)，每个ADC最多16个通道
双12位，1 MSPS模数转换器(ADC)，每个ADC最多16个通道
两个模拟比较器(AC)与窗口比较功能

通信接口

1个双通道ic间声音接口(I2S)
并行捕获控制器(PCC)，最多14位宽
外设触摸控制器(PTC)具有多达32个自电容和多达256个互电容通道
双SD/MMC主控制器(SDHC)
32通道直接内存访问控制器(DMAC)
四路I/O串行外设接口(QSPI)
一个10/100Mbps以太网MAC与专用DMA
两个控制器区域网络(CAN)，支持CAN 2.0A/CAN 2.0B和CAN- fd (ISO)
一个具有嵌入式主机和设备功能的全速(12mbps)通用串行总线(usb2.0)

时钟管理/系统

32.768kHz晶体振荡器(XOSC32K)具有时钟故障检测
两个8MHz到48MHz晶体振荡器(XOSC)，具有时钟故障检测
32.768kHz超低功耗内部振荡器(OSCULP32K)
开机复位(POR)和掉电检测(BOD)

调试器开发支持

双脚串行线调试(SWD)编程和调试接口
6个硬件断点和4个数据观察点

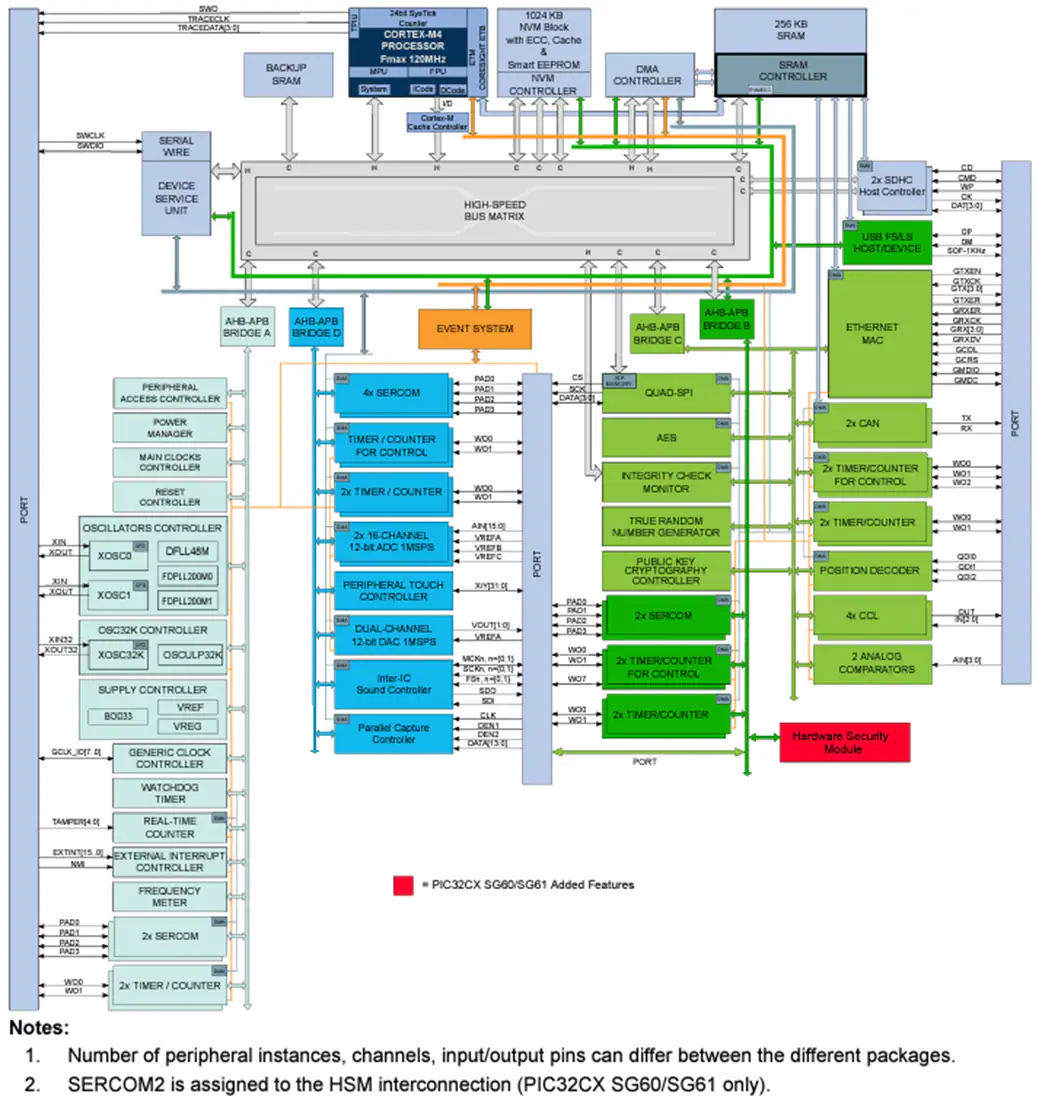

框图
