德州仪器LMG2610 GaN半桥IC的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-14

摘要： 德州仪器LMG2610 GaN半桥IC是一款650V GaN功率场效应晶体管半桥，适用于开关模式电源应用中小于75W的有源箝位反激(ACF)转换器。

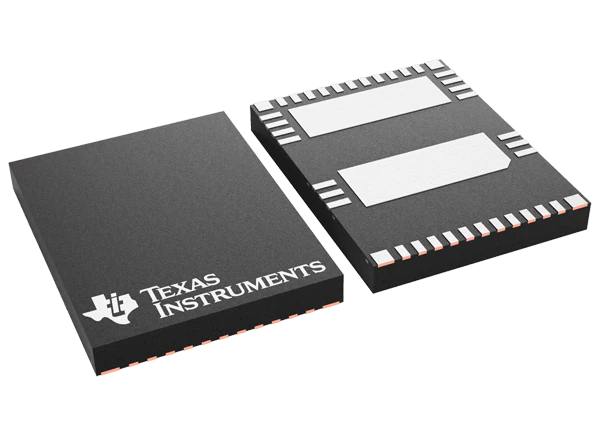

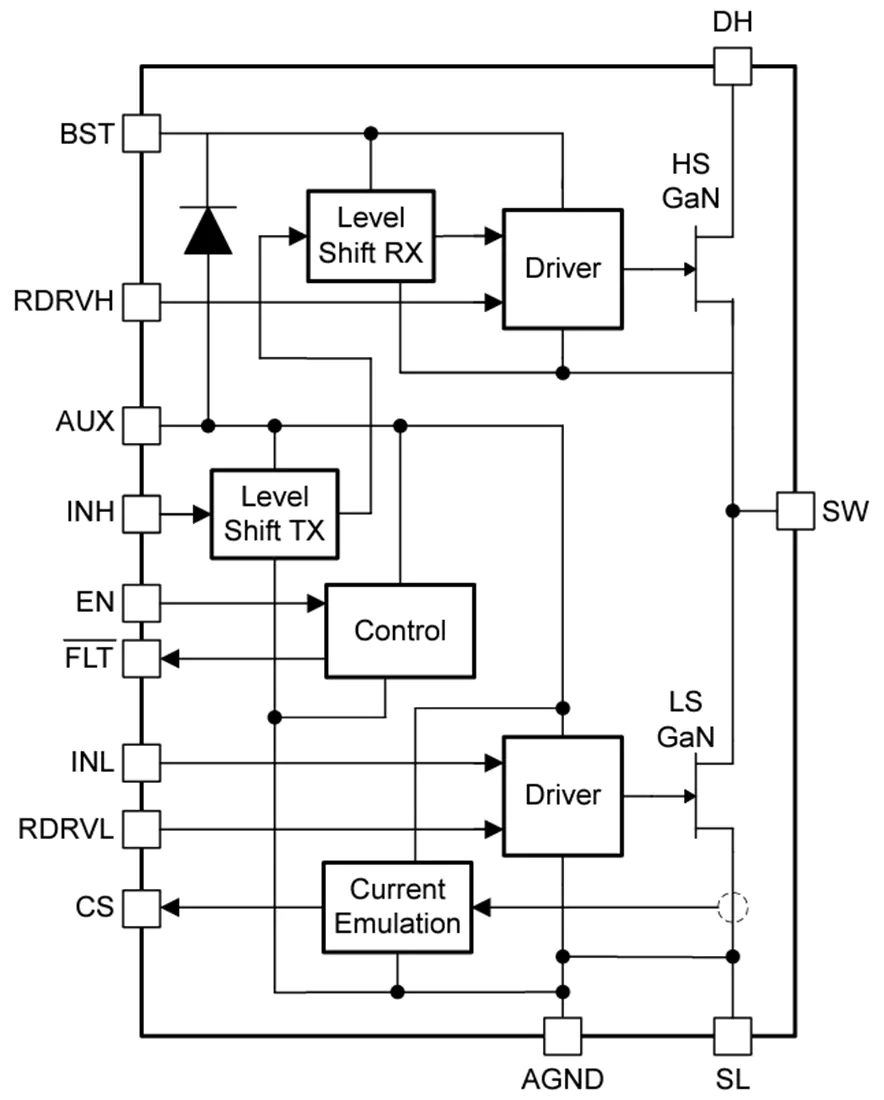

德州仪器LMG2610 GaN半桥IC是一款650V GaN功率场效应晶体管半桥，适用于开关模式电源应用中小于75W的有源箝位反激(ACF)转换器。LMG2610通过在9mm × 7mm QFN封装中集成栅极驱动器、半桥功率fet、自举二极管和高侧栅极驱动器电平移位器，减少了组件数量，简化了设计，并减少了板空间。非对称GaN FET电阻针对ACF操作条件进行了优化。可编程的开关转换速率提供EMI和振铃控制。低侧电流感应仿真与传统电流感应电阻相比降低了功耗。它允许低侧热垫连接到冷却PCB电源地。

高侧门驱动信号电平转换器消除了突发模式功耗和噪声问题，发现与外部解决方案。智能开关GaN自举FET避免了高侧电源的过度充电，没有二极管正向压降，并且具有零反向恢复电荷。德州仪器LMG2610支持突发模式操作和转换器轻负载效率要求，具有低静态电流和快速启动时间。保护功能包括FET开关联锁，欠压锁定(UVLO)，周期限流和过温关闭。
