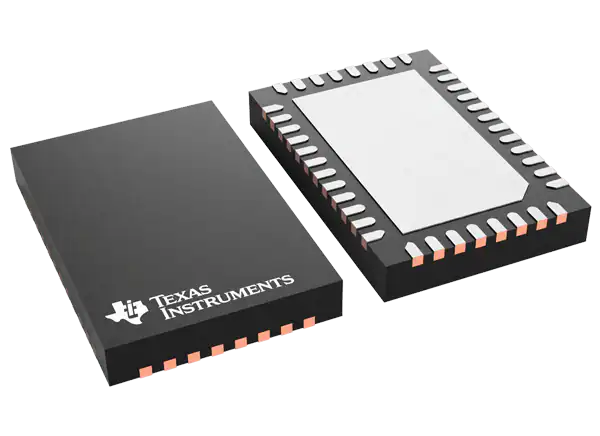

德州仪器TMDS1204 12Gbps混合驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-14

摘要： 德州仪器TMDS1204 12Gbps Hybrid Redriver是一款HDMI 2.1重驱动程序，支持高达12Gbps的数据速率。

德州仪器TMDS1204 12Gbps Hybrid Redriver是一款HDMI 2.1重驱动程序，支持高达12Gbps的数据速率。向后兼容HDMI 1.4b和HDMI 2.0b。高速差分输入和输出可以是直流耦合或交流耦合。该功能使TMDS1204可以用作HDMI电平转换器或HDMI重驱动。TMDS1204可以支持3、6、8、10和12Gbps的3和4车道HDMI 2.1 FRL。

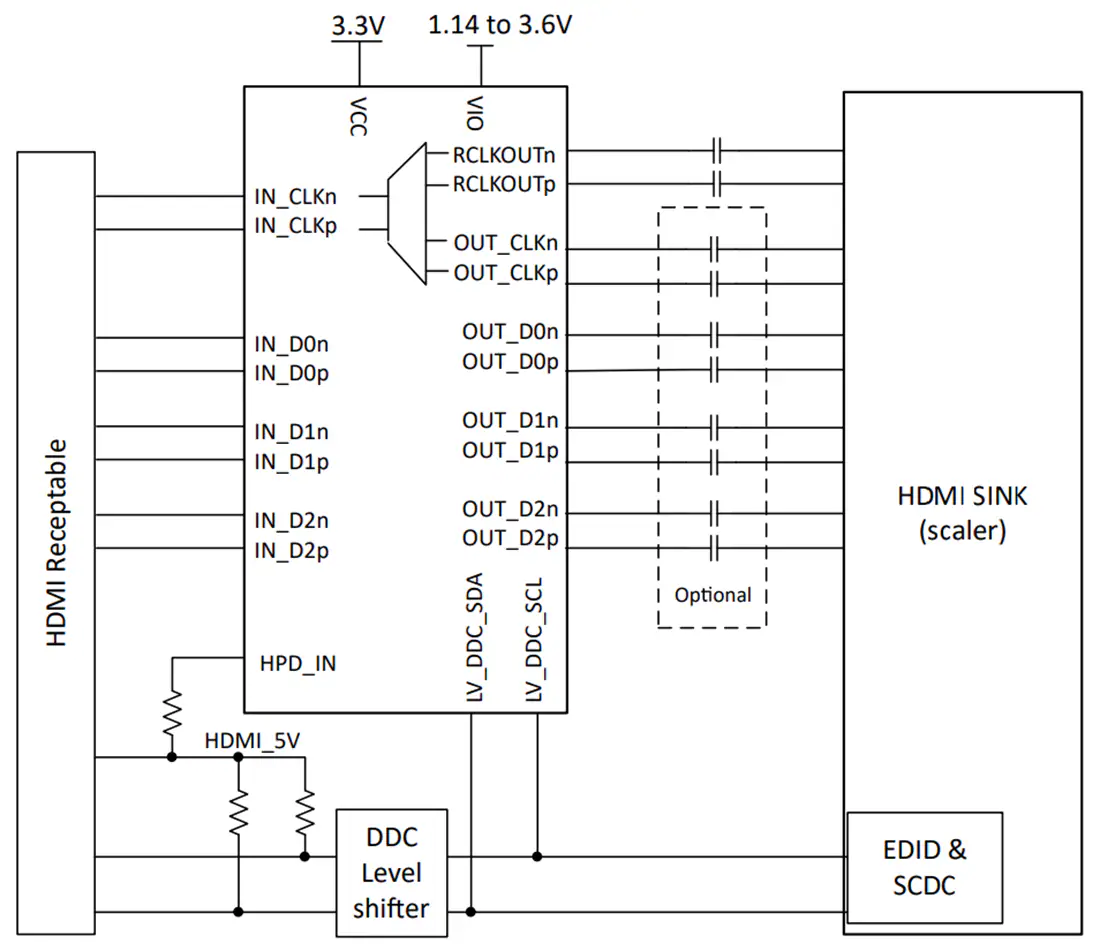

TMDS1204是一个混合重驱动程序，支持接收器和源应用程序。混合重驱动器既可以在有限重驱动器函数中工作，也可以在线性重驱动器函数中工作。当TMDS1204配置为有限重驱动器时，差分输出电压电平独立于图形处理单元(GPU)输出电平，确保插座上的hdmi兼容电平。对于HDMI源应用，建议使用有限的重驱动模式。当TMDS1204配置为线性重驱动器时，差分输出电平是GPU输出电平的线性函数。这一特性使TMDS1204能够透明地链接培训，并作为通道缩短器运行。线性重驱动模式推荐用于HDMI接收器应用。

德州仪器TMDS1204有一个集成的HPD电平转换器。HPD电平移位器将5V HPD信号转换为1.8V或3.3V。电平移位器输出也可以配置为拉，推，或开漏。电平移位器的集成消除了离散解决方案，节省了系统成本。TMDS1204支持3.3V on V(CC)单路供电。它提供商业温度(TMDS1204)和工业温度(TMDS1204I)。
