德州仪器TLVM236x5 Buck转换器电源模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-04

摘要： 小型HotRod QFN封装技术增强了热性能，确保了高环境温度下的运行。具有电阻反馈分压器的设备可以配置为1V至6V输出。

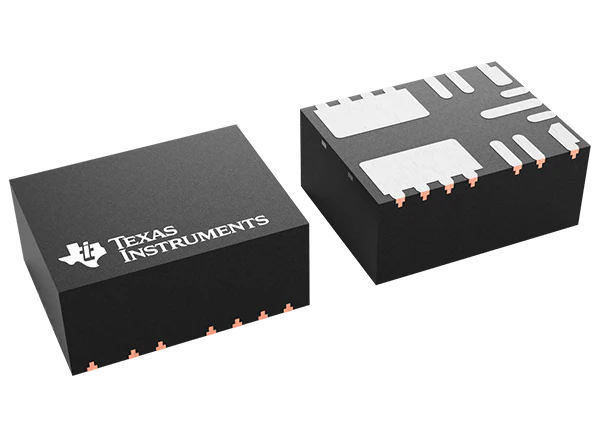

德州仪器TLVM236x5同步降压转换器电源模块是一个1.5A或2.5A, 36V输入DC/DC电源模块，结合倒装导联(FCOL)封装，功率mosfet，集成电感和引导电容在一个紧凑和易于使用的3.5mm × 4.5mm × 2mm, 11引脚QFN封装。小型HotRod QFN封装技术增强了热性能，确保了高环境温度下的运行。具有电阻反馈分压器的设备可以配置为1V至6V输出。

TLVM236x5旨在满足始终在线的工业应用的低待机功耗要求。自动模式允许频率在轻载时折叠，在13.5V V(IN)时允许1.5 μ a的空载电流消耗和高轻载效率。PWM和PFM模式之间的无缝转换以及低MOSFET电阻在整个负载范围内提供了卓越的效率。

德州仪器TLVM236x5采用带内部补偿的峰值电流模式架构，以最小的输出电容保持稳定的工作。RT引脚可以将频率设置在200kHz到2.2MHz之间，以避免噪声敏感频段。

特性

功能性Safety-Capable

可提供的文件，以帮助功能安全系统的设计

通用同步降压DC/DC模块

集成mosfet，电感，C(BOOT)电容和控制器
宽输入电压范围3V至36V
输入暂态保护高达40V
结温范围-40℃~ +125℃
4.5mm × 3.5mm × 2mm包覆
频率可调，从200kHz到2.2MHz使用RT引脚

全负荷范围内的超高效率

在12V V(IN)， 5V V(OUT)， 1MHz, I(OUT) = 2.5A时效率大于88%
在24V V(IN)， 5V V(OUT)， 1MHz, I(OUT) = 2.5A时效率大于87%
在13.5V V(IN)下低至1.5µA的待机I(Q)

针对超低EMI要求进行了优化

引线封装上的倒装芯片- FCOL
电感和引导电容集成
CISPR 11, B类符合能力

输出电压和电流选项

输出电压从1V到6V可调

适用于可扩展的电源

TPSM365R6 (65V, 600mA)
引脚兼容

应用程序

工厂自动化
测试与测量
电网基础设施

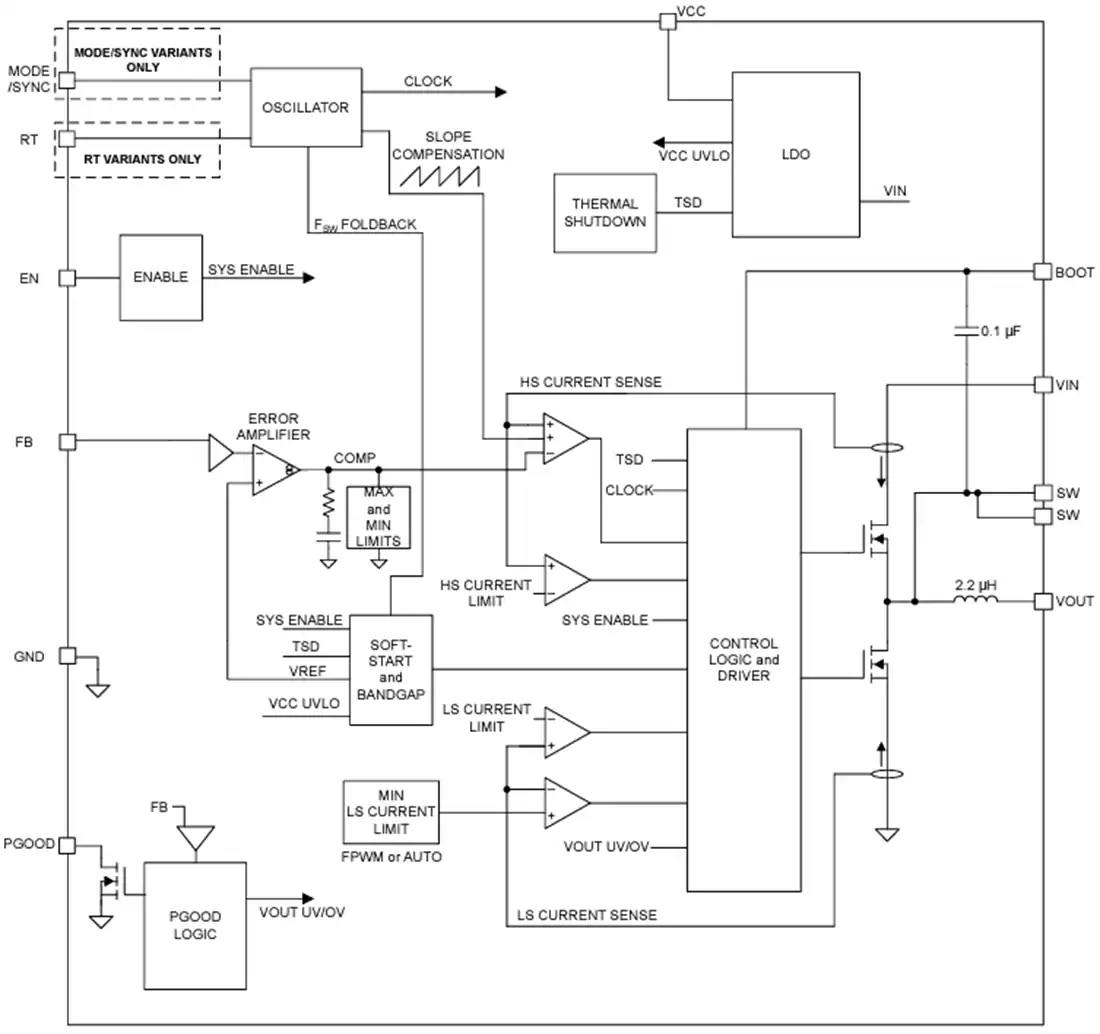

功能框图
