摘要： 单片电源系统(MPS) MPQ4228-Q降压转换器与充电端口提供了一个单一的USB限流开关和Type-C 5V在3A模式配置通道，专为USB端口应用。
单片电源系统(MPS) MPQ4228-Q降压转换器与充电端口提供了一个单一的USB限流开关和Type-C 5V在3A模式配置通道，专为USB端口应用。该器件在宽输入供电范围内提供3A输出电流，具有优越的负载/线路调节能力。
MPS MPQ4228-Q USB开关输出限流。USB接口支持QC3.0 (Quick Charge 3.0)模式，向后兼容电池充电规范(BC1.2)、苹果3A分压器模式、1.2V/1.2V模式的DCP方案，无需外部用户交互。USB端口还支持3A DFP模式的Type-C 5V。
故障保护包括打嗝限流，输出过压保护(OVP)， DP/DM/CC1/CC2短路电池和热关机(TSD)。负温度系数(NTC)输入监控外部PCB或其他组件的温度。

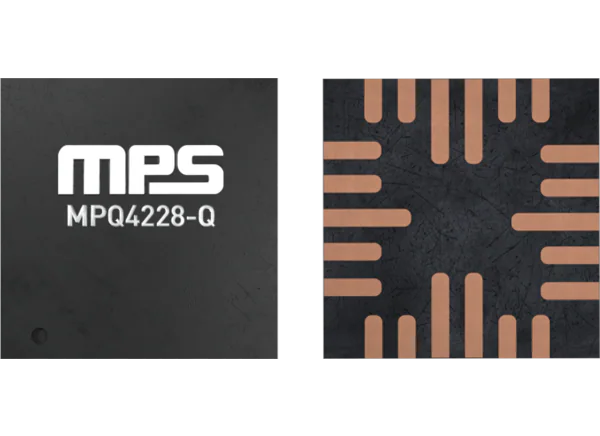

MPQ4228-Q需要最少数量的可用标准外部组件，并安装在QFN-22 (4mm x 4mm)封装中。
DP/DM支持快充3.0模式A类
向后兼容DCP方案:BC1.2短模式，苹果3A分频模式，1.2V/1.2V模式
支持USB Type-C 5V 3A DFP模式
NTC超温检测
通过苹果MFI认证测试
USB-IF Type-C认证
独立USB开/关控制引脚:EN1
+145°C内部减载入口温度
USB_OUT, DP/DM, CC1/CC2引脚短路电池保护
宽4.2V至36V连续工作输入范围
可选开关频率(420kHz或2.2MHz扩频)
输出连续电流
集成20毫欧低R(DS(ON)) MOSFET
线路跌落补偿
精确的3.55A USB电流限制
EN关机放电功能
OCP, OVP, OTP故障指示
频率同步从200kHz到2.2MHz
buck和USB的打嗝电流限制
IEC 61000-4-2 CC1和CC2引脚的接触放电ESD额定值
IEC 61000-4-2接触放电ESD额定值，具有小电阻，DP和DM引脚上的电容器
IEC 61000-4-2 DP, DM, CC1和CC2引脚的空气放电ESD额定值
提供QFN-22 (4mm x 4mm)包装，带有可湿侧翼
AEC-Q100 1级可用
车载USB QC3.0充电接口
车载USB Type-C充电接口
