摘要： Qorvo QPL7420 CATV GaAs pHEMT射频放大器ic是单端器件，具有20dB平坦增益和低噪声，适用于上游5MHz至684MHz和下游47MHz至1800MHz的应用。

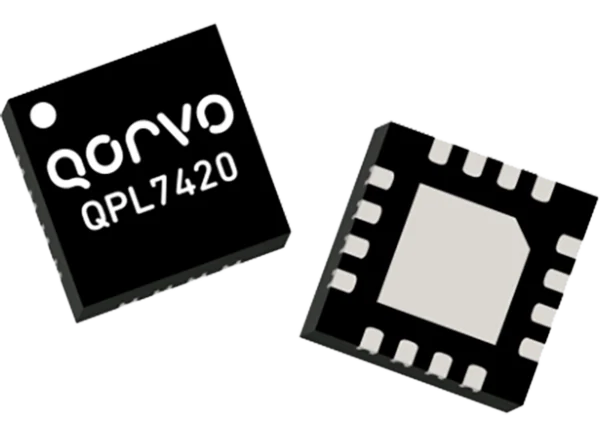

Qorvo QPL7420 CATV GaAs pHEMT射频放大器ic是单端器件，具有20dB平坦增益和低噪声，适用于上游5MHz至684MHz和下游47MHz至1800MHz的应用。使用单个5V电源，QPL7420 ic可以从3V到8V使用(取决于线性要求)。Qorvo QPL7420有线电视GaAs pHEMT射频放大器ic采用3mm(2) QFN封装，具有低噪声、低失真、高增益的特点，可在75欧姆有线电视和卫星应用的机顶盒和基础设施项目中方便地进行布局和设计。
5MHz ~ 1800MHz工作
3V, 5V, 8V操作
20dB典型增益
850MHz时1.1dB典型噪声系数
使用外部电阻可调偏置
方便的3mm(2) QFN封装
无铅，无卤，无锑，符合RoHS标准
DOCSIS 3.1
47MHz至1800MHz下行应用
5MHz到684MHz的上游应用
头端CMTS设备
光节点
FTTH GPON和GEPON
卫星低噪声放大器
有线调制解调器和机顶盒
单端增益块
5V或8V典型电源电压
典型电源电流为63mA或102mA
47MHz ~ 1800MHz频率范围
20.6dB至20.8dB典型增益
典型增益斜率
0.2dB从47MHz到1200MHz
从108MHz到1800MHz 0.3dB到0.4dB
-23dB至-23.2dB典型反向隔离
典型回波损失
22分贝输入
17.5dB到19dB输出
1.2dB典型噪声系数
耐热27℃/W
工作温度范围-40℃~ +100℃
+150°C最高结温
