摘要: 特点是浮动,高压有源整流器控制器LT4322。
Analog Devices DC3117A/DC3137A LT4322演示电路采用浮动式高压有源整流控制器LT4322,适用于需要直流输出高达170V的高压线路整流的应用。虽然选择的元件在60Hz下优化性能,但LT4322可以在高达100kHz的频率下工作。
adi公司的LT4322驱动n沟道MOSFET进行半波整流,功能类似二极管,但功耗低得多。这种拓扑结构减轻了热约束,提高了可用输出电压。与p沟道拓扑相比,n沟道拓扑具有多种优势,包括更低的R(DS(ON))、更小的占地面积、更低的成本和更广泛的mosfet选择。
LT4322作为半波整流器只需要几个基本组件:单个n沟道MOSFET (M1),一个蓄能电容器(C1B),一个交流平滑电容器(C2),一个栅极电容器(CG1),以及在峰对峰输入电压超过60V的应用中,一个n沟道耗尽模式MOSFET (M2)。

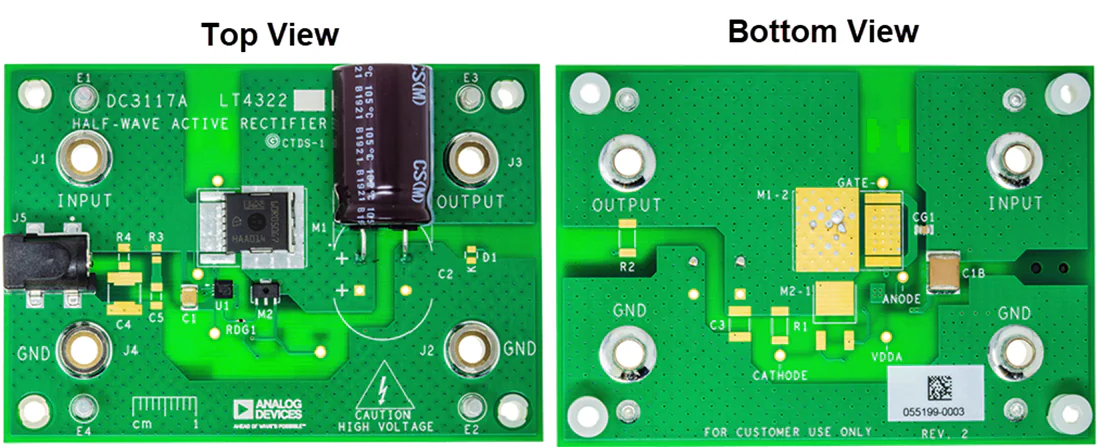

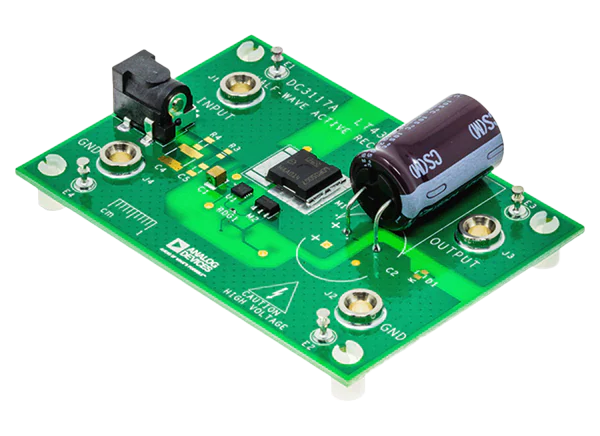

LT4322的全功能评估板
高压半波整流
交流二极管更换
交流电源
电压表
恒流或阻性负载
示波器
