摘要： 意法半导体X-NUCLEO-OUT13A1扩展板是为STM32 Nucleo设计的工业数字输出扩展板。

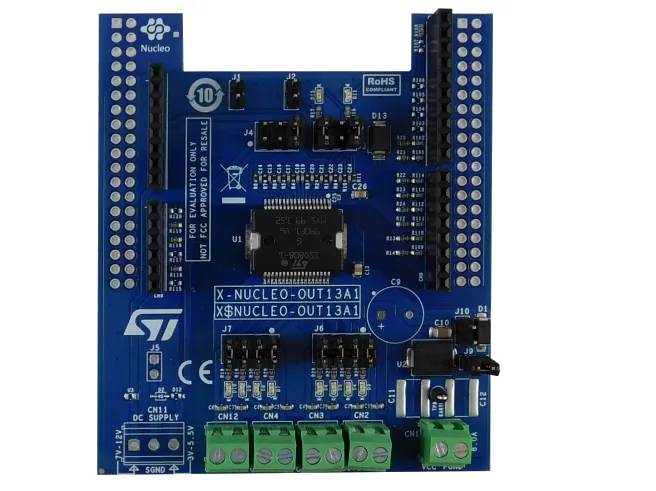

意法半导体X-NUCLEO-OUT13A1扩展板是为STM32 Nucleo设计的工业数字输出扩展板。该电路板为ISO808-1八进制高侧智能功率固态继电器的驱动和诊断功能提供了强大而灵活的环境。该继电器提供嵌入式电流隔离，集成到连接到1.0A工业负载的数字输出模块中。
STMicro X-NUCLEO-OUT13A1扩展板直接与由GPIO引脚和Arduino R3连接器驱动的STM32 Nucleo上的微控制器接口。ISO808-1保证微控制器和工艺阶段之间的电流隔离。此外，该板允许连接到NUCLEO-F401RE或NUCLEO-G431RB开发板。
该扩展板便于用户对X-NUCLEO-OUT13A1堆叠在其他扩展板上组成的系统进行评估。
基于ISO808-1八进制高侧开关，其特点:
工作范围9.2V至36V
低功耗(R(ON(MAX)) = 260毫欧)
每通道工艺侧工作电流高达1A
嵌入式2kV(RMS)电流隔离
直接(抖动小于20us)和同步(抖动小于6us)控制方式
电感负载的快速衰减
欠压锁定
过载和过温保护
失去接地保护
PowerSO36包
应用板工艺侧工作范围10V (J10开)~ 33V (J9关)
过程侧工作范围从9.2V (J10关闭)扩展到36V (J9打开)
应用板逻辑侧工作电压3.3V ~ 5V
绿色led用于输出开/关状态(J6和J7关闭1-2、3-4、5-6、7-8)
红色LED用于常见过热和通信错误诊断(J3关闭1-2)
黄色LED用于公共输出使能状态信号(J3关闭5-6)
直接控制方式(J1, J2关闭)
同步控制方式(J1、J2开启)
过程和逻辑供电轨道反极性保护
兼容STM32 Nucleo开发板
配备Arduino UNO R3连接器
符合RoHS和中国RoHS标准
CE认证
