Molex SW1大电流WTB和母线互连的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-05

摘要： Molex SW1大电流线对板和母线互连采用COEUR插座技术，可实现三种尺寸的大电流承载能力:6mm, 8mm和11mm。

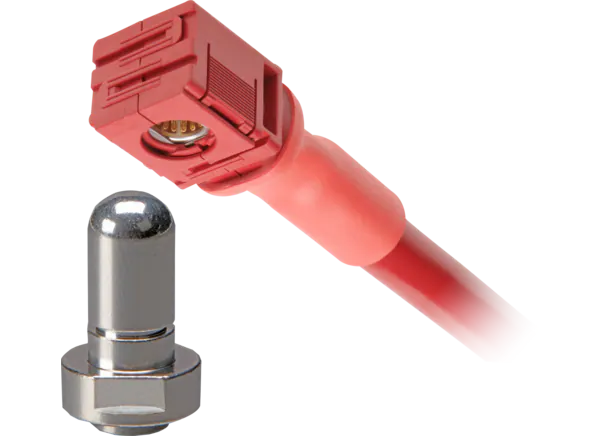

Molex SW1大电流线对板和母线互连采用COEUR插座技术，可实现三种尺寸的大电流承载能力:6mm, 8mm和11mm。这些连接器具有具有最佳载流能力的多个接触梁，提供低接触电阻，低电压降，并且在接触界面产生最小的热量。正锁不锈钢弹簧夹有助于确保配合，防止电缆组件因振动，冲击或操作不当而脱落销。一旦压力释放，不锈钢弹簧夹就会缩回，锁定在销子上的凹槽中。当在同一应用中使用多个电缆组件时，由于颜色编码的插座外壳有助于区分电路，因此可以防止错配。Molex SW1大电流WTB和母线互连适用于电池存储系统，电源调节设备，工厂设备和机器人。

特性

具有最佳载流能力的多个接触梁
颜色编码的插座外壳
正锁不锈钢弹簧夹

设计的灵活性
可靠的卷曲几何与高品质的8面卷曲轮廓
快速连接/夹紧-释放电缆组件

应用程序

能量储存

电池存储系统
电力调节设备

工业自动化

工厂设备
机器人

规范

1000 v电压
PBT住房
1.58mm PCB厚度
1.5mm球棒厚度
-40℃~ +125℃工作温度范围
UL 94V-0可燃性
0.25毫欧接触电阻
200个交配周期的耐久性

当前的

120A为6mm
185A适用于8mm
300A用于11mm

交配的力量

50N为6mm
60N为8mm
70N为11mm
