TPS546D24S SWIFT 降压PMBus 转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-05

摘要： 德州仪器TPS546D24S SWIFT 降压PMBus 转换器是高度集成和非隔离的，旨在通过添加制造商特定的PMBus命令和扩展的写保护和Passkey来扩展TPS546D24A。

德州仪器TPS546D24S SWIFT 降压PMBus 转换器是高度集成和非隔离的，旨在通过添加制造商特定的PMBus命令和扩展的写保护和Passkey来扩展TPS546D24A。这些特性通过限制写功能，以比标准写保护命令更好的分辨率提高了对PMBus恶意访问的安全性。

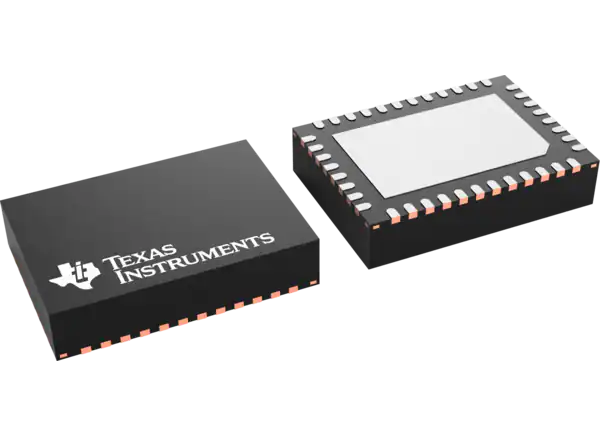

TI TPS546D24S在7mm × 5mm封装中提供高频操作和40A电流输出。多达四个TPS546D24S器件可以互连，在单个输出上提供高达160A的输出。转换器可以通过VDD5引脚通过外部5V电源对内部5V LDO进行超速驱动，从而提高效率，降低转换器的功耗。

TPS546D24S采用专有的固定频率电流模式控制，具有输入前馈和可选择的内部补偿组件，可在广泛的输出电容范围内实现最小尺寸和稳定性。

支持1MHz时钟的PMBus接口为转换器配置和监控关键参数(包括输出电压、输出电流和内部芯片温度)提供了方便、标准化的数字接口。根据系统需求，可以将对故障条件的响应设置为重新启动、关闭或忽略。堆叠设备之间的反向通道通信允许所有TPS546D24S转换器为单个输出轨供电，共享单个地址，以简化系统软件/固件设计。输出电压、开关频率、软启动时间、过流故障限流等关键参数也可以通过BOM选择进行配置，无需PMBus通信，实现无程序上电。
