摘要: 德州仪器DRV8962 65V 4通道半桥驱动器是一款宽电压、大功率、四通道半桥驱动器,适用于各种工业应用。

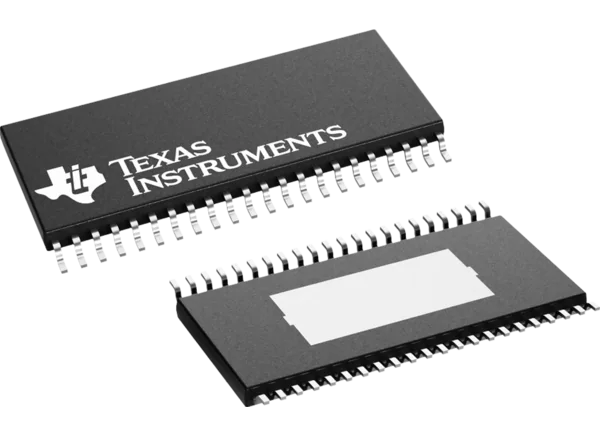

德州仪器DRV8962 65V 4通道半桥驱动器是一款宽电压、大功率、四通道半桥驱动器,适用于各种工业应用。该器件支持高达65V的电源电压,集成的mosfet与50毫欧导通电阻允许在DDW封装的每个输出上高达5A电流;和高达10A的输出与DDV封装。

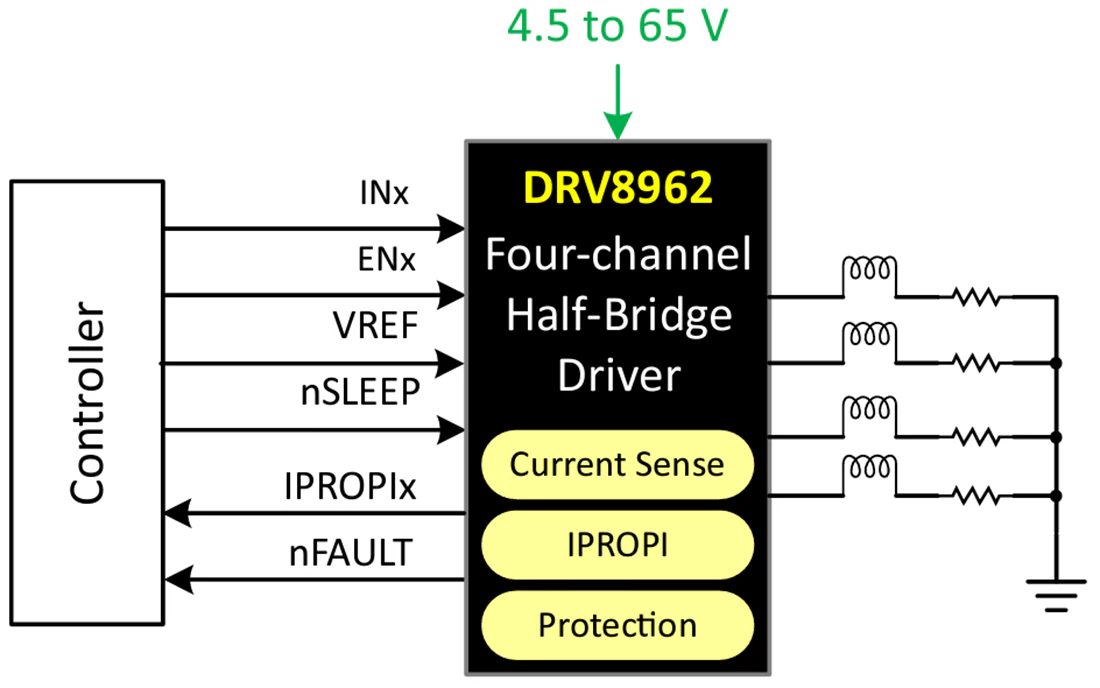

德州仪器DRV8962可以驱动多达四个螺线管或阀门,一个步进电机,两个有刷直流电机,一个BLDC或PMSM电机,以及多达两个热电冷却器(Peltier元件)。该器件的输出级由n通道功率mosfet组成,配置为四个独立的半桥,电荷泵调节器,电流传感和调节电路,电流传感输出和保护电路。
跨高侧mosfet的集成电流传感允许设备在负载从输出端连接到地时调节电流。一个可调的外部参考电压(V(REF))可以设置一个电流调节限制。此外,该器件提供4个比例电流输出引脚,每个引脚对应半桥高侧场效应管。可选的外部检测电阻可以从PGND引脚连接到系统地。
提供低功耗休眠模式,实现超低静态电流。内部提供电源欠压锁定(UVLO)、充电泵欠压(CPUV)、输出过流(OCP)和设备过温(OTSD)保护功能。
四通道半桥驱动器
每个半桥独立控制
4.5V至65V工作电源电压范围
每个FET (24V, 25°C)的低R(DS(ON)) 50毫欧
大电流容量
DDW封装每个输出高达5A
DDV封装每输出高达10A
能驱动各种类型的负载吗
多达四个电磁阀或阀门
1台步进电机
两个有刷直流电机
一个或两个热电冷却器(TEC)
一台三相无刷直流电机
三相永磁同步电机(PMSM) 1台
集成电流感知和调节
跨高侧mosfet的电流传感
每个半桥的检测输出(IPROPI)
在最大电流下检测精度为3.5%
可选外感电阻
引脚对引脚兼容
DRV8952DDW: 55V,四通道半桥驱动
独立逻辑电源电压(V(CC))
可编程输出上升/下降时间
可编程故障恢复方法
支持1.8V, 3.3V, 5.0V逻辑输入
低电流休眠模式(3µA)
保护功能
虚拟机欠压锁定(UVLO)
充电泵欠压(CPUV)
过流保护(OCP)
热停机(OTSD)
故障状态输出(nFAULT)
工厂自动化、步进驱动和机器人技术
医学成像、诊断和设备
舞台灯光
制度
TEC的司机
无刷直流电机模块
有刷直流和步进电机驱动器
