PANJIT 60V n沟道增强模式mosfet的介绍、特性、及应用

来源:HQBUY 发布时间:2023-07-05

摘要: 在aec - q101合格的DFN5060-8L封装中提供低反向传输电容。

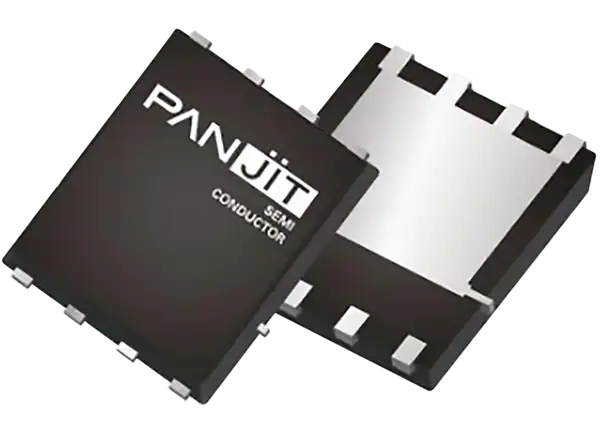

PANJIT 60V n沟道增强模式mosfet在aec - q101合格的DFN5060-8L封装中提供低反向传输电容。这些mosfet在-55°C至+150°C结温范围内工作,提供20W至50W的最大功耗范围和单脉冲雪崩额定值(28A电流,39mJ能量)。应用包括汽车LED照明、无线充电器和DC/DC转换器。


特性

  • R(DS(ON)), 10V时的V(GS), 20A时的ID小于6毫欧

  • R(DS(ON)), V(GS)在4.5V时,ID在10A时小于10毫欧

  • 低反向转移电容

  • AEC-Q101合格

  • DFN5060-8L包

  • 可焊接端子符合MIL-STD-750,方法2026

  • 无铅,符合欧盟RoHS 2.0

  • 符合IEC 61249标准的绿色成型化合物


应用程序

  • 汽车LED照明

  • 无线充电器

  • 直流/直流转换器


规范

  • 最大漏源电压为60V

  • ±20V最大栅极电源

  • 最大连续漏极电流

    • +25°C时68A

    • +100°C下43A

  • +25°C时最大脉冲漏极电流为272A

  • 最大单脉冲雪崩

    • 28电流

    • 39岁的乔丹能源

  • 最大功耗

    • +25°C 50W

    • +100°C 20W

  • -55℃~ +150℃工作结温范围

  • 热阻

    • 2.5°C/W连接到外壳(底部)

    • 28°C/W连接-外壳(顶部)

    • 50°C / W junction-to-ambient
