摘要： 一种基于ISO808A-1的工业数字输出扩展板，用于STM32 Nucleo。

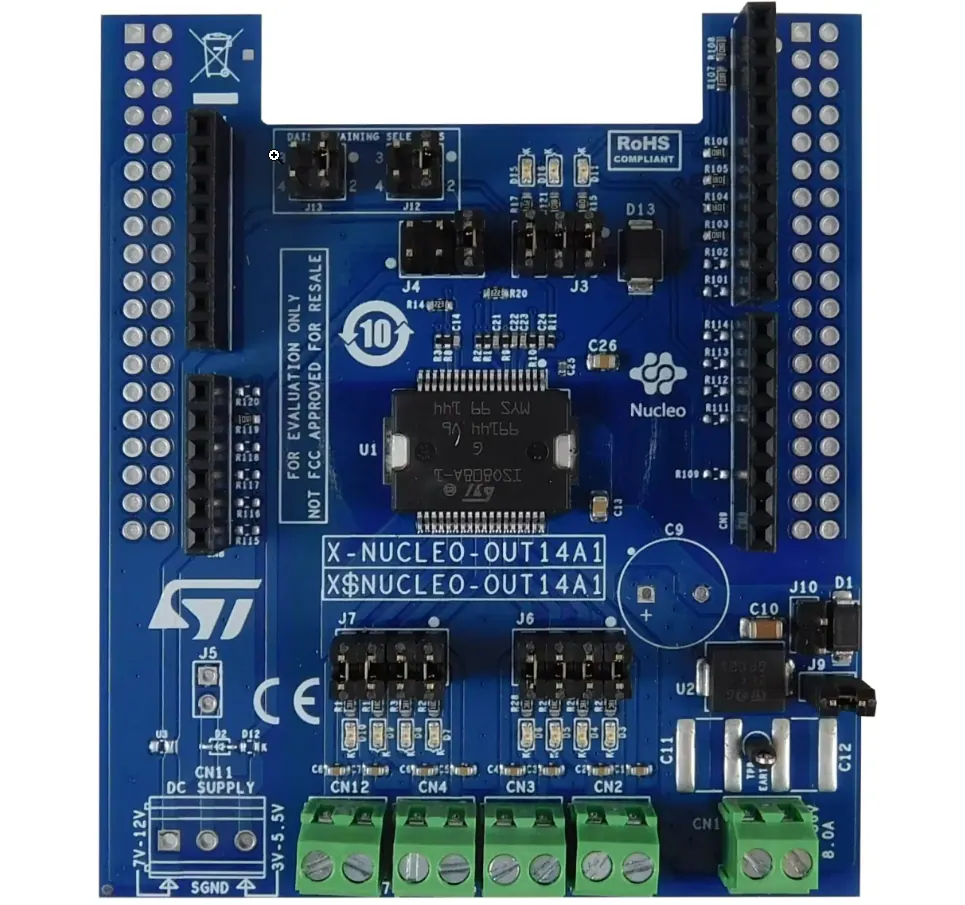

意法半导体X-NUCLEO-OUT14A1扩展板是一款基于ISO808A-1的工业数字输出扩展板，适用于STM32 Nucleo。该电路板提供了一个强大而灵活的环境来评估ISO808A-1八进制高侧智能功率固态继电器。ISO808A-1在连接到1A工业负载的数字输出模块中具有嵌入式电流隔离和20MHz SPI控制接口。
STMicro X-NUCLEO-OUT14A1扩展板通过GPIO引脚和Arduino R3连接器直接与STM32 Nucleo上的微控制器连接。ISO808A-1确保微控制器和过程阶段之间的电流隔离。
扩展板可与NUCLEO-F401RE或NUCLEOG431RB开发板连接。在两个X-NUCLEO-OUT14A1堆叠扩展板上，也可以评估允许雏菊链功能的16通道数字输出系统。
基于ISO808A-1的八进制高位开关，其特点:
工作范围9.2V至36V
低功耗(R(ON(MAX)) = 260毫欧)
每通道工艺侧工作电流高达1.0A
嵌入式2kV(RMS)电流隔离
PGOOD (VCC电压电平报警信号)
20MHz SPI与菊花链
电感负载的快速衰减
欠压锁定
过载和过温保护
失去接地保护
PowerSO36包
应用板工艺侧工作范围10V (J10开)~ 33V (J9关)
过程侧工作范围从9.2V (J10关闭)扩展到36V (J9打开)
应用板逻辑侧工作电压从3.3V到5V
绿色led用于输出开/关状态(J6和J7关闭1-2、3-4、5-6、7-8)
红色LED用于常见过热和通信错误诊断(J3关闭1-2)
PGOOD信号红色LED (J3闭合3-4)
黄色LED输出使能状态信号(J3闭合5-6)
过程和逻辑供电轨道反极性保护
兼容STM32 Nucleo开发板
配备Arduino UNO R3连接器
符合RoHS和中国RoHS标准
CE认证
