摘要： Analog Devices公司AD8411A高带宽电流检测放大器是一种高压器件，初始增益为50V/V，带宽为2.7MHz，在整个温度范围(-40°C至+125°C)内最大增益误差为±0.15%。
Analog Devices公司AD8411A高带宽电流检测放大器是一种高压器件，初始增益为50V/V，带宽为2.7MHz，在整个温度范围(-40°C至+125°C)内最大增益误差为±0.15%。缓冲输出电压直接与任何典型的转换器接口。AD8411A在-2V至+70V范围内提供123dB的最小直流共模抑制比(CMRR)，并在各种工业和汽车应用中通过分流电阻进行双向电流测量。

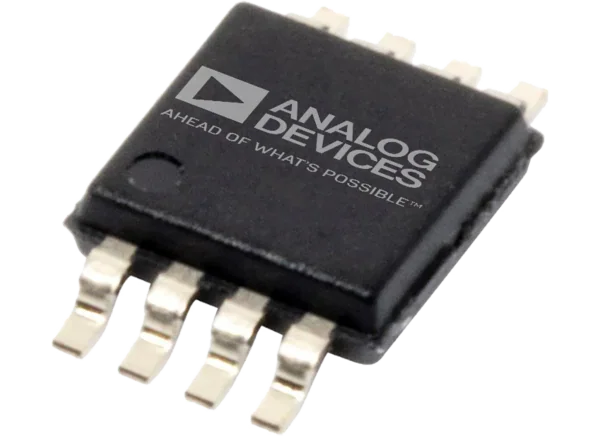

在整个工作温度和共模电压范围内，封装内饰芯导致±0.26 μ V/°C的典型偏移漂移(基于盒法)，而无需斩波和自动归零时钟。包括电路实现宽输入共模范围和平衡输入偏置电流，无论输入差分或共模电压。The Analog Devices Inc.AD8411A高带宽电流检测放大器还具有实现超低CMRR漂移的电路，并在脉宽调制(PWM)类型输入共模电压存在的情况下实现输出精度。AD8411A采用8引脚Mini Small Outline Package (MSOP)。
2.7MHz小信号，-3dB带宽
内装Trim Core (DigiTrim )
精度无切割和/或自动归零
典型±0.26µV/°C偏置漂移
±200µV在温度范围内的最大电压偏移
142dB典型直流CMRR
96dB典型交流CMRR在50kHz
50V/V初始增益
宽共模输入电压范围
-2V至+70V，连续工作
-20V至+85V，连续存活
宽-40°C至+125°C工作温度范围
双向操作
2.9V至5.5V电源工作范围
8引脚，MSOP封装
AEC-Q100汽车合格
同相或高侧电流传感
无刷直流电机和低电感电机
双向48V到12V DC-DC转换器
电磁阀控制
电源轨监控
低侧电流传感
