ANALOG DEVICES INC. CN0584

Analog Devices公司EVAL-CN0584-EBZ低延迟开发套件(LLDK)的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-27

摘要： 一个开发平台，包括4 x 16位ADC和DAC通道，通过LPC连接器与FPGA接口。

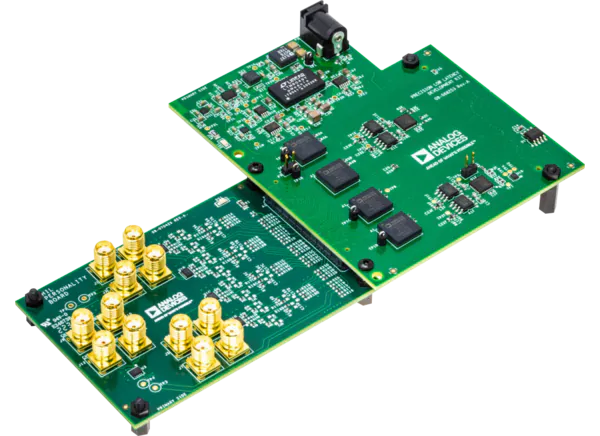

Analog Devices EVAL-CN0584-EBZ低延迟开发工具包

Analog Devices EVAL-CN0584-EBZ低延迟开发工具包(LLDK)是一个开发平台，包括4 × 16位ADC和4 × 16位DAC通道，通过FMC低引脚计数(LPC)连接器与FPGA接口。LLDK板提供了一个完整的数据采集和信号生成平台，包括板载电源轨、电压监测、逻辑电平转换、通用I/O、I(2)C、SPI和个性接口连接器。

ADI EVAL-CN0584-EBZ LLDK使用ADC模块在不到70ns的时间内完成精确模拟输入数据的完整捕获和转换，并在不到250ns的时间内从写入DAC的初始数据开发出稳定的满量程模拟输出。

特性

4x模拟输入通道，可配置电压范围
4x模拟输出通道，可配置电压范围
模拟前端板建模和仿真兼容MATLAB和Python在Rx或Tx路径

ADC测量和DAC设置之间的延迟时间为250ns
所有电源和数字连接由接口连接器提供

必需的设备

EVAL-CN0585-FMCZ
EVAL-CN0584-EBZ
ZedBoard Rev D或更高版本的板
12V(直流)，3A电源
16GB(或更大)Class 10(或更快)micro-SD卡
微型usb电缆

用户界面设置(任选其一):

HDMI显示器，键盘和鼠标直接插入Zedboard
主机Windows/Linux/Mac电脑与Zedboard在同一网络上

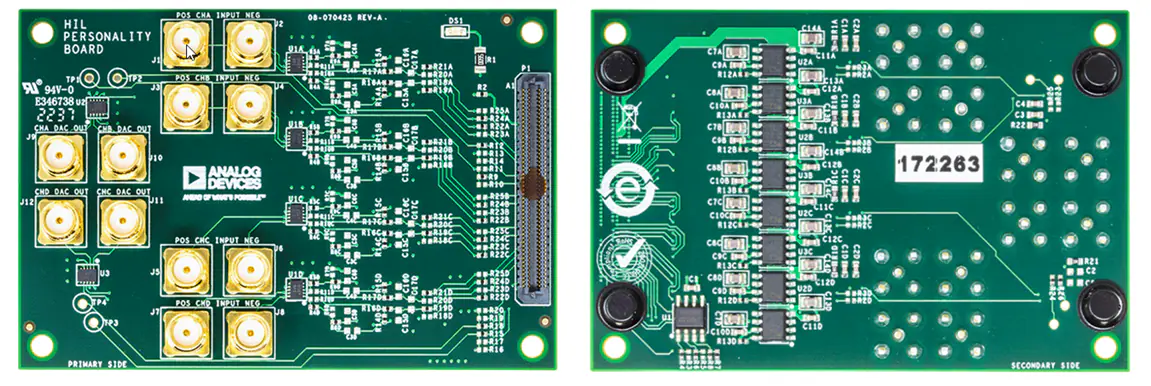

PCB布局
