摘要： 德州仪器OPA814单位增益稳定电压反馈运算放大器(Op Amp)是专为高速，高精度和宽动态范围应用。
德州仪器OPA814单位增益稳定电压反馈运算放大器(Op Amp)是专为高速，高精度和宽动态范围应用。OPA814具有低噪声结门场效应晶体管(JFET)输入级，具有250MHz的宽增益带宽和6V至12.6V的供电范围。750V/µs的快速摆压速率允许宽的大信号带宽和低失真，当用作高速数字化仪，有源探头和其他测试和测量应用中的高阻抗缓冲时。

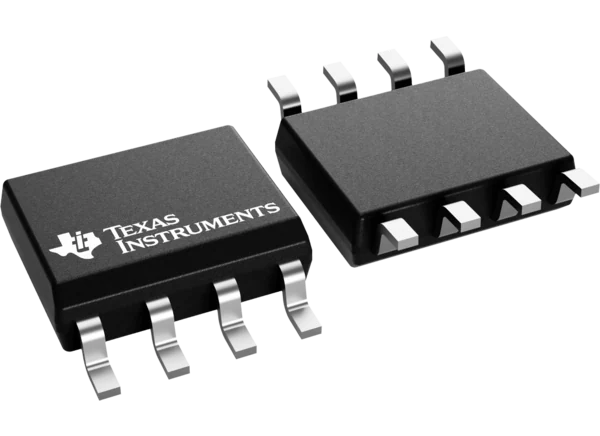

德州仪器的OPA814具有±250µV的极低输入偏置电压和±3.5µV/°C的偏置电压漂移。输入偏置电流的皮安级和低输入电压噪声(5.3nV/√Hz)的组合使OPA814成为光学测试和通信设备以及医疗和科学仪器中的优秀宽带跨阻放大器。OPA814采用8引脚SOIC封装。本设备被指定在-40°C至+85°C的工业温度范围内工作。
宽的带宽
250MHz增益带宽积
600MHz带宽(G = 1v /V)
200MHz大信号带宽(2V(PP))
750V/µs转换速率
精度高
250µV(最大)输入偏置电压
3.5µV/°C(最大)输入偏置电压漂移
5.3nV/√Hz输入电压噪声
2pA输入偏置电流
低失真(R(L) = 100欧姆， V(O) = 2VPP)
HD2, HD3在10MHz时= -75dBc， -85dBc
6V至12.6V供电范围
16mA供电电流
性能升级到OPA656
高速数据采集(DAQ)
积极调查
示波器
光通信模块
测试和测量前端
医疗和化学分析仪
光学时域反射计(OTDR)
