宇瞻科技有限公司SH250-CFast闪存卡的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-28

摘要： 设计了一个基于sata的7针信号段和17针的电源和控制目的。

宇瞻科技有限公司SH250-CFast闪存卡采用基于sata的7针信号段和17针电源和控制设计。这些存储卡配备SATA 6Gb/s接口，具有出色的性能，数据传输速率高达550MB/s，顺序访问和63,000IOPS在4KB随机访问。SH250-CFast闪存卡内置热传感器，通过S.M.A.R.T命令监测SSD的温度，防止过热。这些存储卡通过实现智能闪存管理算法和低密度奇偶校验(LDPC) ECC引擎，保证了恶劣环境下应用的可靠性。这扩展了SSD的耐用性并提高了数据可靠性。SH250-CFast闪存卡采用最新的页面映射文件转换层，并提供多种实现。这些实现包括节能模式，磨损均衡，闪存块管理，TRIM, DataDefender 和SMART Read Refresh 。这些闪存卡是工业、成像、计算和企业市场的理想选择。

特性

闪存管理:

低密度奇偶校验码
整体磨平
Flash坏块管理
页面映射flash翻译层
DataDefender
维持——遵循S.M.A.R.T.来
设备的睡眠
ATA安全擦除
修剪
SMART Read Refresh
SLC-liteX (P/E循环:100K)

3D TLC (BiCS5) NAND闪存型
标准串行ATA修订3.2:

SATA 6Gb/s接口速度
ata兼容的命令集
向后兼容SATA 1.5Gb/s和3Gb/s接口

7 + 17针母头连接器类型
安全:

AES 256位硬件加密

可靠性:

热传感器
端到端数据保护

写保护开关(可选)
通过无铅认证

规范

容量:

40GB、80GB、160GB、320GB

性能:

突发读写:600MB/秒
高达550MB/秒的顺序读取
高达485MB/秒的顺序写入
高达55,000IOPS随机读(4K)
高达63,000IOPS随机写(4K)

MTBF大于300万小时
耐久性(驱动器每天写入数:DWPD):

40 gb: 49.54 dwpd
80 gb: 49.95 dwpd
160 gb: 47.91 dwpd
320 gb: 42.35 dwpd

温度范围:

标准:0°C至70°C
宽:-40°C ~ 85°C
储存:-55°C至100°C
操作:

能源消耗:

3.3V电源电压
活动模式(最大):410mA
空转模式:60mA

形成因素:

I型CFast
42.80mm × 36.45mm × 3.60mm
净重:9.35g±5%

应用程序

工业
成像

计算
企业市场

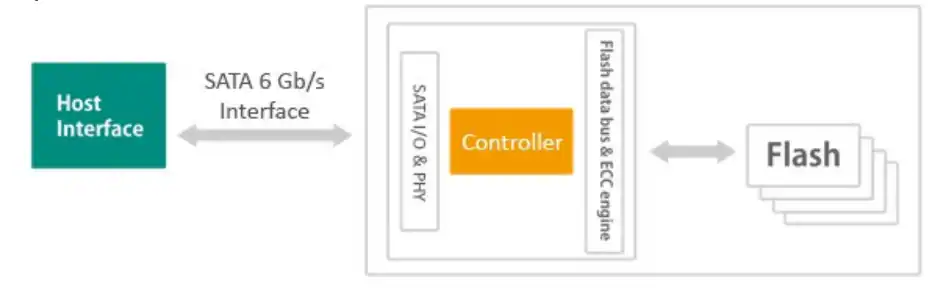

功能框图

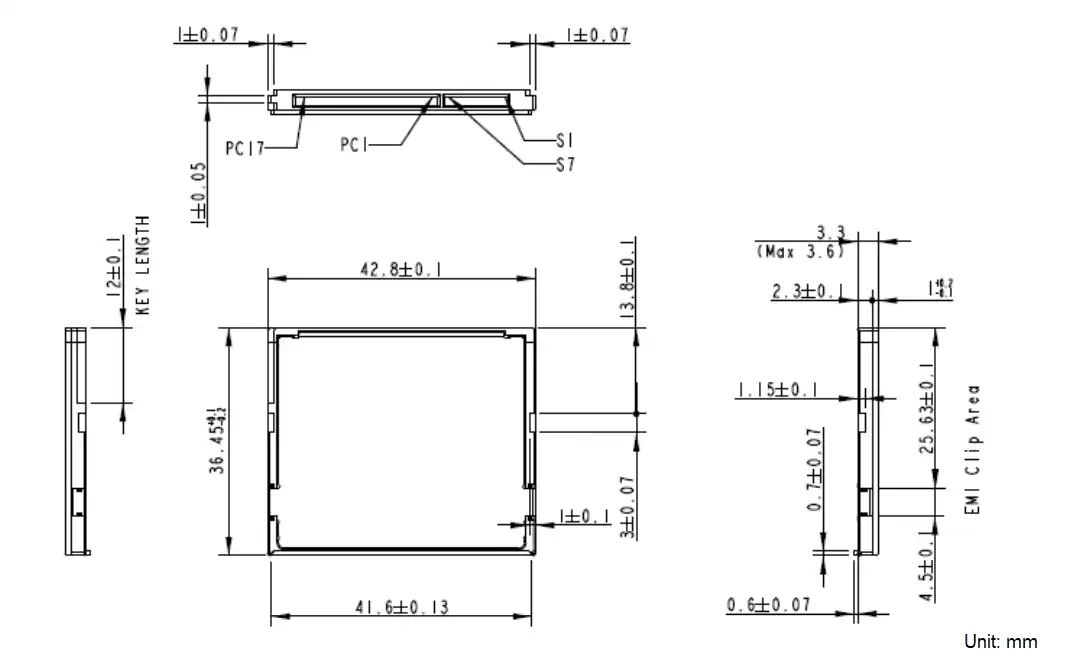

尺寸图
