摘要： 该装置包括一个独特的热管理设计，以减少温度上升。

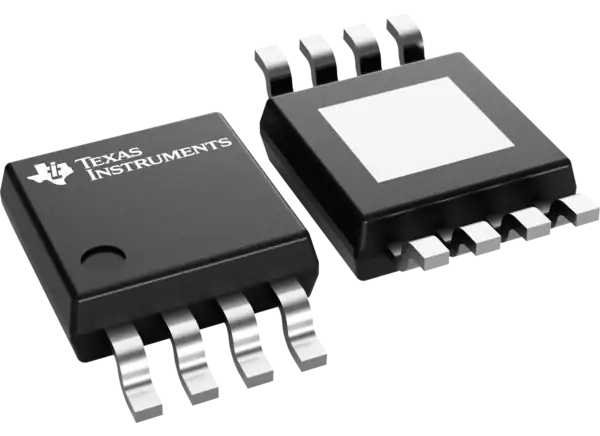

德州仪器TPS92629-Q1 40V单通道LED驱动器包括一个独特的热管理设计，以减少器件上的温度上升。TPS92629-Q1是一款线性驱动器，直接由具有大电压变化的汽车电池供电，可输出高达250mA的全电流负载。利用外部分流电阻来共享输出电流并从驱动器中耗散功率。该器件的全面诊断功能包括LED开路、LED短路到地、LED短路到电池电路和器件过温保护。模拟调光控制的高精度优化摆率支持板外长线驱动，增强了EMC性能。德州仪器TPS92629-Q1还消除了轻弹和后像问题。对于安全关键应用，不同的电压水平可以通过故障引脚报告多个故障。
AEC-Q100符合汽车应用要求
温度等级1(-40°C ~ 125°C, T(A))
4.5V至40V宽输入电压范围
由外部分流电阻分担热量
低静态电流
10uA，在关机模式下EN低
故障模式供电电流低
单通道高精度电流调节
输出通道电流高达250mA
集成模拟调光和PWM调光控制
在全温度范围内，PWM调光模式下精度为±5%
在模拟调光模式下，在全温度范围内最大电流为20%~100%，精度为±5%
在模拟调光模式下，在全温度范围内最大电流为10%~20%，精度为±10%
低压降电压
最大降压:350mV, 150mA
最大降压:500mV 250mA
诊断和保护
LED开路与自动恢复
LED短地与自动恢复
LED短电池与自动恢复
诊断使能具有可调的低差操作阈值
具有多重故障报告功能的更安全的系统
热关机
-40℃~ 150℃工作结温范围
汽车外饰小灯:盲点检测指示灯、车门把手、充电入口
汽车内饰灯:顶置控制台、阅读灯
汽车外饰尾灯:后灯、中央高架停车灯、侧标灯
通用LED驱动应用
