摘要： Analog Devices公司MAX22202评估套件演示了MAX22202有刷直流电机驱动器的特性。

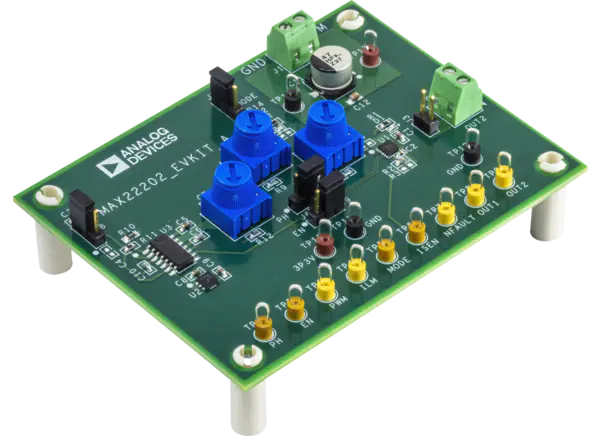

Analog Devices公司MAX22202评估套件演示了MAX22202有刷直流电机驱动器的特性。MAX22202驱动IC在全桥配置中集成了非常低阻抗的场效应管，用于36V/3.5A电机驱动应用，并具有0.3欧姆典型的R(ON)(高侧+低侧)。该套件具有接头，测试点和端子块，用于与MAX22202电机驱动器PWM输入，电流检测输出，电源输入和电机驱动器输出接口。板载ICM7556提供板载PWM发生器，固定频率为16.5kHz，占空比可调(从4%到95%)。The Analog Devices Inc.MAX22202评估套件还允许用户通过板载电位器调整集成限流。
易于评估的MAX22202
可配置外部PWM或可调板载PWM输入
可配置RILIM电阻调整集成限流阈值
使用mode引脚可配置衰减模式
完全组装和测试
成熟的PCB布局
MAX22202 EV套件
36V(直流)，5A电源
可选高达100kHz的方波信号发生器
有刷直流电机或负载
