摘要： 提供经过验证的设计来评估MAX22207有刷直流电机驱动器。

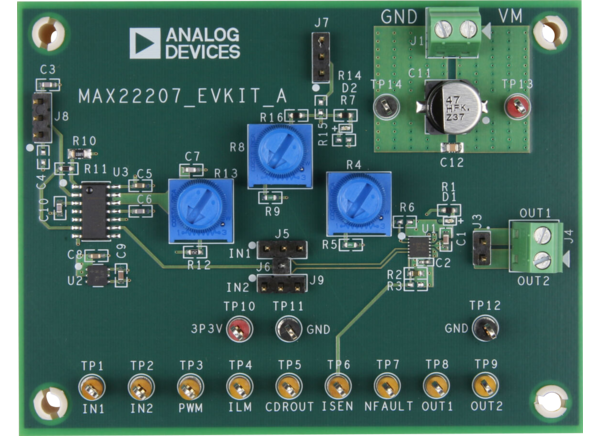

Analog Devices公司MAX22207评估套件提供经过验证的设计来评估MAX22207有刷直流电机驱动器。MAX22207集成电路采用全桥配置的低阻抗场效应管，适用于36V, 3.5A电机驱动应用。该配置具有0.3欧姆典型的R(ON)(高侧+低侧)。该套件包括接头，测试点和端子块，以连接到MAX22207电机驱动器PWM输入，电流检测输出，电源输入和电机驱动器输出。板载ICM7556提供板载PWM发生器，具有固定的16.5kHz频率和可调占空比(4%至95%)。The Analog Devices Inc.MAX22207评估套件还允许用户使用板载电位器调整集成电流限制。
易于评估的MAX22207
可配置外部PWM或可调板载PWM输入
可配置RILIM电阻调整集成限流阈值
当前驱动调节(CDR)监视器输出指示CDR被激活
完全组装和测试
成熟的PCB布局
MAX22207 EV套件
36V(直流)，5A电源
可选高达100kHz的方波信号发生器
有刷直流电机或负载
