意法半导体EVALSTGAP1BS演示板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-27

摘要： 基于STGAP1B1S电隔离单栅驱动的n沟道mosfet和igbt。

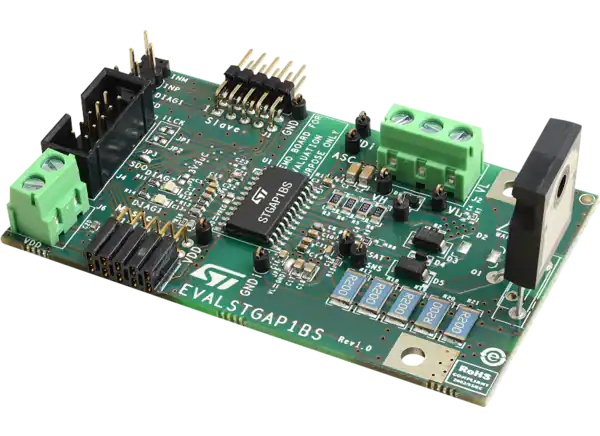

意法半导体EVALSTGAP1BS演示板基于STGAP1B1S电隔离单栅驱动器，适用于n沟道mosfet和igbt，具有先进的保护、配置和诊断功能。通过真正的电流隔离，STGAP1B1S架构将通道与控制和低压接口电路分开。

意法半导体EVALSTGAP1BS演示板在驱动额定电压高达1500V的电源开关时，可评估STGAP1B1S的所有功能。可以评估to -220或to -247封装中的电源开关，并且该板便于连接散热器，以利用STGAP1B1S处理非常高功率应用的能力。

结合STEVAL-PCC009V2通信板和STGAP1B1S评估软件，该板可以通过SPI接口轻松启用、配置或禁用驱动程序的保护和控制功能。由于可以通过SPI访问驱动程序的状态寄存器，高级诊断也可用。

多个电路板可以连接并共享相同的逻辑电源电压和控制信号，以评估半桥，交错，甚至更复杂的拓扑结构。当使用多个设备时，该板允许实现SPI菊花链。

特性
