摘要： 设计用于评估STGAP2GS隔离单栅极驱动器。

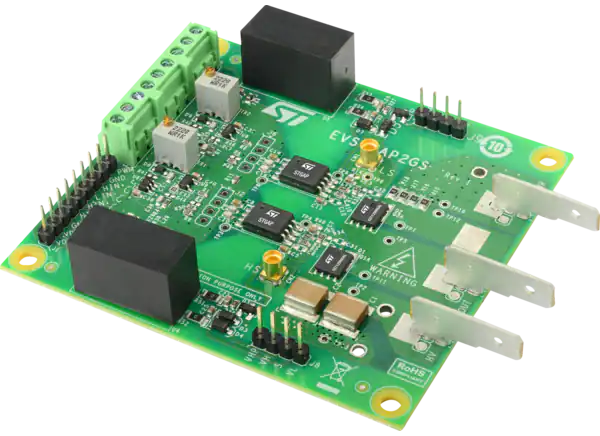

意法半导体EVSTGAP2GS演示板设计用于评估STGAP2GS隔离单栅极驱动器。STGAP2GS包括2A源/3A吸收能力和轨对轨输出。这些特性使该器件成为中大功率逆变器应用的理想选择。该器件通过使用专用栅极电阻独立优化通断。
意法半导体EVSTGAP2GS板能够评估驱动SGT120R65AL 75毫欧， 650V e-Mode GaN晶体管的所有STGAP2GS选项。电路板元件易于存取和修改，便于不同应用条件下的驱动器性能评估和最终元件的精细调整。
设备
高压导轨可达1200V
在+25°C, VH = 6V的2A/3A源/接收器电流能力
单独的水槽和源，方便栅极驱动配置
45ns输入输出传播延迟
针对GaN优化的UVLO功能
栅极驱动电压可达15V
3.3V、5V TTL/CMOS输入带迟滞
温度停机保护
董事会
半桥式配置，高压导轨可达650V
SGT120R65AL带650V, 75毫欧型。， 15A, e模功率晶体管
负栅驱动
板载隔离DC-DC转换器提供高侧和低侧栅极驱动器，由VAUX = 5V馈电，最大隔离度为5.2kV
VDD逻辑由板载3.3V或VAUX = 5V提供
+ 6 v / 0 v;+6V/-3V方便跳线选择驱动电压配置
