今天的许多手机、pda和数码相机都包含一个高分辨率的TFT-LCD显示屏，有时还附加一个OLED(有机发光二极管)显示屏。OLED显示器正迅速成为第二显示屏的选择，因为它们比同等的lcd更亮、更薄、反应更快。LT3466-1是一款双开关稳压器，设计用于满足小型显示器的电源要求，包括lcd偏置、白光LED背光和OLED显示器。

LT3466-1集成了全功能白光LED驱动器和升压转换器，采用3mm × 3mm DFN封装。它集成了44V电源开关和肖特基二极管，节省了空间和组件。LED驱动器可以配置为从单个锂离子电池驱动多达10个白光LED串联。白光LED驱动器具有200mV的低基准，用于编程LED电流，从而最大限度地减少电流设置电阻的功率损耗，从而提高效率。升压转换器可用于产生主LCD偏置电压，或用于提供OLED偏置电源。升压变换器通过使用内部精度0.8V基准实现±1.5%的输出电压精度。

LT3466-1还提供两个转换器的独立调光和关断控制。LT3466-1的工作频率可以用一个外部电阻在200kHz到2MHz的范围内设置。其他功能包括输出过压保护，内部补偿和内部软启动。LT3466-1工作在2.7V至24V的宽输入电压范围内，适用于各种应用。

手机双显示电源

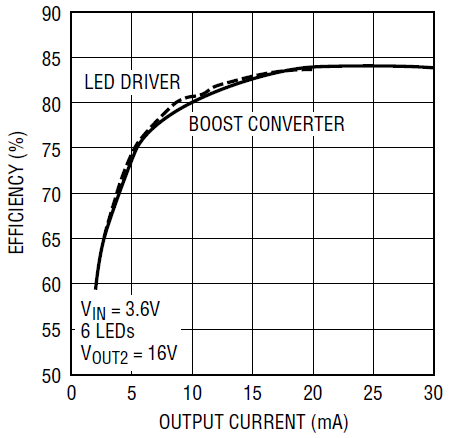

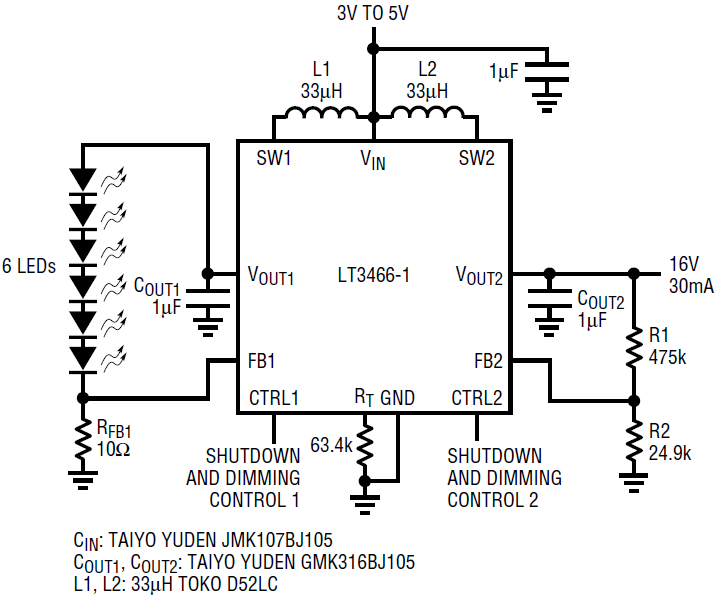

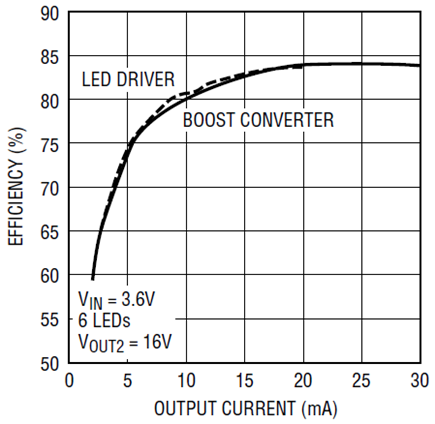

LT3466-1的典型应用是作为手机双显示屏的驱动程序。目前，翻盖手机通常使用彩色TFT-LCD主显示屏和副OLED显示屏。图1显示LT3466-1为主LCD背光和副OLED显示器供电。LT3466-1驱动6个20mA的白光led为主LCD面板背光，并产生16V输出为OLED供电。LT3466-1允许通过各自的CTRL1和CTRL2引脚对主显示器和辅助显示器进行独立调光控制。图2显示了LED驱动器和升压转换器的效率与输出电流的关系。在3.6V输入电源下，白光led和20mA驱动的OLED的典型效率为84%。

用于小型TFT显示器的低成本，完整的LCD偏置和白光LED背光解决方案

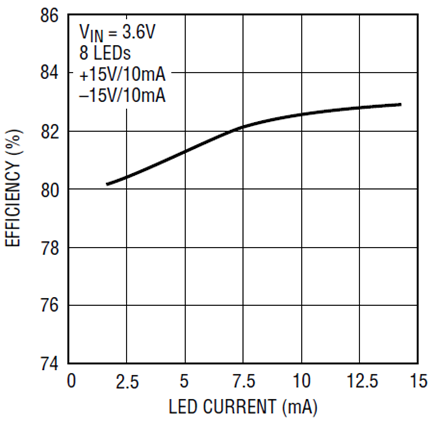

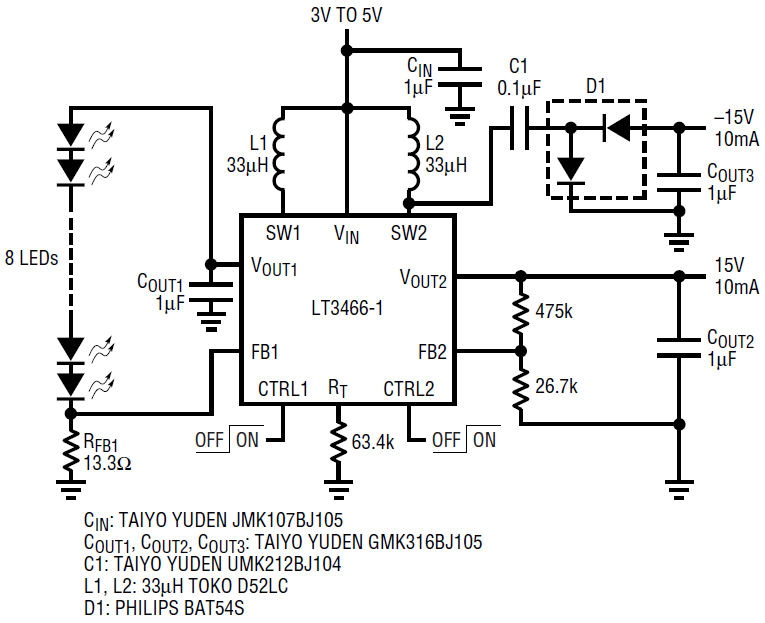

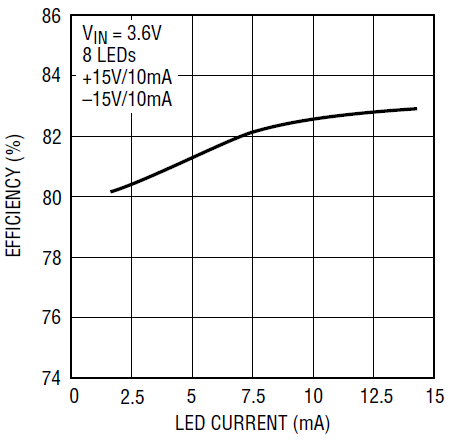

用于手机、pda和其他手持设备的小型有源矩阵TFT-LCD显示器通常需要4到10个白光led来提供背光和固定的+15V和-15V电源电压来偏置LCD。图3显示了LT3466-1供电的完整TFT-LCD电源，具有最小的外部元件和高效率。LT3466-1驱动8个15mA的白光led，并产生15V的升压输出，由单个锂离子电源供电。一个分立电荷泵产生二次输出-15V。如图4所示，该电路从3.6V输入以15mA驱动8个led的效率大于83%。

结论

LT3466-1在节省空间的3mm × 3mm DFN封装中集成了全功能白光LED驱动器和升压转换器。集成电源开关和肖特基二极管降低了整体系统成本和尺寸，使其非常适合手持应用。内部补偿，软启动，开放式LED保护等功能使LT3466-1能够以最少的外部组件和高效率为手持设备提供完整的TFT-LCD供电(偏置和白光LED背光)。
