图1显示了MAX1864中可用的基本线性稳压电路。在该电路中，驱动外部PNP晶体管Q1的开漏极MOSFET跟随误差放大器。这与其他外部元件一起，形成一个线性稳压器，最大输出电流为30V，最高输出电流为2A。这个基本电路的电流仅受基本驱动电流和Q1的beta的限制。最大电流Q1可以源是由驱动电流从开漏极MOSFET乘以Q1的beta。然而，这不是非常准确，因为开漏MOSFET基极驱动器可以提供从10mA到35mA的任何地方，而Q1 (KSH30)的beta值从15到100指定。假设通通元件不饱和，Q1可以输出150mA到3.5A之间的任何地方。在此应用程序中，如果预期在任何持续时间内短路，则需要散热器。这是因为3.5A乘以15.8V的最坏情况耗散为55W，而正常的最坏情况耗散为150mA乘以2.2V，即330mW。

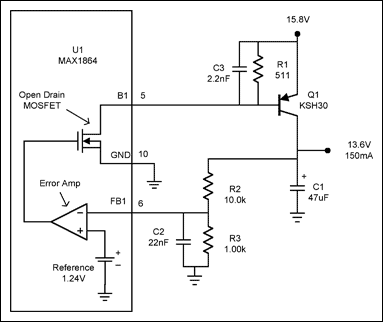

图1所示。这个电路显示了基本的MAX1864线性稳压器。

图2。电流检测电阻R8和晶体管Q2的增加提供了电流限制。

对于像电池充电器这样的应用，预期会出现长时间的短路，可以进行一些改进。第一级保护来自一个简单的限流电路，如图图2． 在该电路中，当R8上的电压超过约0.7V的偏置电压时，Q2 (MMBT3906)导通，Q1的基极驱动电流通过Q2的集电极分流。如果Q2在0.7V打开，那么这个电路将限制在212mA。这种近似有两个限制。首先，Q2开始在0.5V开启，其次，电压环仍然是活跃的。即使Q2开始导通，当输出电压低于调节设定点时，电压环将提供更多的基极驱动电流。R9在限流期间将Q2基极电流限制在约400µA。在室温下，该电路的测量输出电流限制为200mA，由于Q2的Vbe特性，温度系数为-700 μ a /°C(-0.47%/°C)。图1还显示了降噪电容器C3。该电容可减小由线性回路放大的开关噪声。在图2中，R7与C12一起提供了与C3相同的功能，并取代了图1中的C2。

图3。图2中电路的输出电压与输出电流的关系。

图3限流电路的性能如图2所示。该图显示了200mA时的硬电流限制，此时输出电压开始快速下降。虽然图2中的电路提供限流功能，但短路后输出通元(200mA * 15.8V)仍有3.16W的耗散。这是因为通过元件Q1具有完整的15.8V输入。与图1中的电路相比，这是一个很大的改进。

在电路中可以进一步降低短电流功耗图4． 该电路实现了一个反向电流限制，其中电流限制也是通电路上电压降Q1的函数。当Q1上的电压超过5.6V时，D5开始导通Q2的基极，从而关断Q1。图5显示该电路的性能，其中电流随输出电压降低而下降。实际上，当输出电压为0V时，输出电流仅为20mA。一个额外的好处是，即使输出电压为负，折叠式电路也会继续工作。这将被证明有效的一个应用是电池充电器，电池可以反向连接。

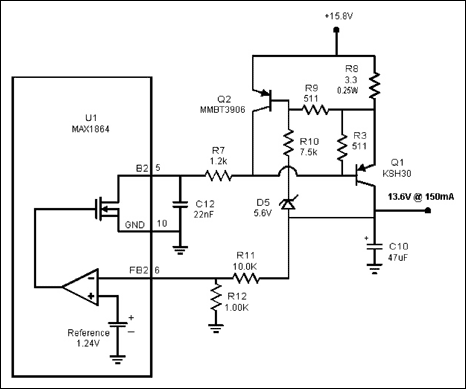

图4。增加了反向电流限制。齐纳二极管(D5)将通流元件Q1上的压降限制在5.6V。这有助于减少短路时Q1上的功耗。

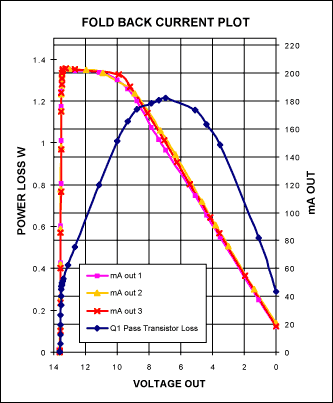

图5。折叠式限流电路的性能如图4所示。注意，输出电压越低，输出电流越小;这限制了Q1的功耗为1.2瓦。

使用折叠式限流的实际应用电路是如图所示的双凝胶电池/铅酸电池充电器图6． 在这里，MAX1864作为恒压充电器工作，这很有吸引力，因为它在电池电压低时为快速充电提供高电流，当电池完全充电到13.6V时没有电流。

线路输入电压的大变化可能需要充电器升压和/或降压。这种需求通常可以通过SEPIC拓扑来满足。MAX1864通过使用抽头电感产生3.3V稳压电压解决了这个问题。然后抽头电感/变压器(T1)在图6步进电压到15.8V。这允许电路从8V到25V的输入产生13.6V的输出。虽然这种电路具有降压变换器的外观，但它最好被建模为半桥电路。为了解释这一点，在开关周期的开始，N1A导通并通过T1给C8充电。假设C8在N1A关断、N1B导通时占空调节为3.3V，则T1的6个绕组各有3.3V。通过注意T1上点的极性，T1-7将有5倍3.3V，或16.5V。整流后，C9看到15.8V。

MAX1864具有成本效益，因为它使用低成本的PNP晶体管作为调节元件。此外，输出电压可以使用电阻和内部1.24V基准独立设置。通过使用抽头电感，良好的效率加上低成本使MAX1864成为许多多输出电源应用的理想选择。

MAX1864具有两个线性增益块，可以精确调节和降低升压输出电压的噪声。图6所示的可选双二极管(D7, D8)提供反漏电保护，防止充电器关闭时电池放电。虽然由于D7二极管的降有一些调节误差，但在1mA时，误差很小，因为D7- a和D7- b在同一个芯片上并且具有相同的正向电流，因此它们具有非常相似的压降特性。

虽然抽头电感确实使MAX1864的设计复杂化，但它为许多多输出电源应用提供了经济高效的解决方案。尽管线性通路稳压器是有损耗的，但由于抽头电感可以调节这些电路的原始电压，因此晶体管的损耗可以最小化。

这种电路的一个缺点是分立晶体管参数的变化。在数据表中，Beta和Vbe下降通常有很大的差异，因此设计可以在一定程度上依赖于这些参数。对于必须保证电路及其元件在生产寿命内的限流性能的设计，必须小心使用最小beta值和最坏情况Vbe值。图5中的图表显示了图6电路在三种不同晶体管组下的限流性能，并显示它在器件之间的跟踪非常好。

MAX1864是一种多功能集成电路，可以提供经济高效的多输出转换器。除了MAX1864的特性外，MAX1865还具有额外的正增益和负增益块，提供产生五倍输出电源的能力。该MAX1964和MAX1965增加了电源测序和跟踪。MAX8513和MAX8514也可以受益于本说明中介绍的限流技术。MAX1865, MAX1965和MAX8514都具有负输出稳压器，尽管在本说明中没有介绍，但PNP晶体管可以用等效的NPN晶体管代替，以促进相同的限流功能。这些多输出电源对工程师来说具有更大的价值，在需要时可以实现限流和折叠式电路。

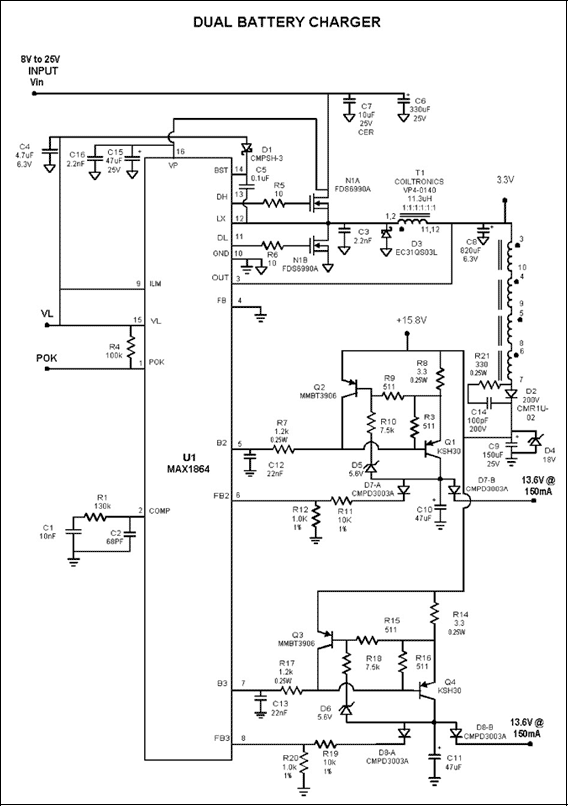

图6。MAX1864形成双电池充电器，具有宽输入电压范围。

物料清单
8V至25V输入，13.6V 150mA输出
