摘要： 本应用说明描述了一种紧凑、低成本、60安培、两相解决方案，适用于使用AMD K8 cpu的桌面主板应用
本应用说明描述了一种紧凑、低成本、60A、两相解决方案，适用于使用AMD K8 cpu的桌面主板应用。包括测试数据、原理图和材料清单。稳压器从12V输入操作，并提供90%的峰值效率与四层，1oz。通常用于桌面设计的铜PC板。它具有5英寸x 1.3英寸的调节器面积，并使用低成本组件。足够的气流是必要的，以确保电路板/组件的温升在要求的工作环境温度范围内的可接受范围内。
电源采用MAX1937 Quick-PWM 控制器实现。当输出电压纹波波形低于参考电压时，Quick-PWM架构通过用恒定的准时脉冲驱动输出电感来调节输出电压(图1）. 如果输出电压低于基准电压，则在下一个脉冲在固定的最小关断时间后施加到电感上。与必须等待下一个时钟脉冲来服务负载瞬变的固定频率控制器不同，Quick-PWM控制架构在最小关闭时间(MAX1937为350ns)过去后响应。这确保了在负载瞬态条件下的快速响应。稳态开关频率仍然可以很低(在本设计中为180kHz)以最大限度地提高效率。
荷载-瞬态响应(图2)和效率数据(图3)，连同物料清单(表1)和AMD K8主板的两相电源原理图(图4a和4b）.
图1 Quick-PWM操作。

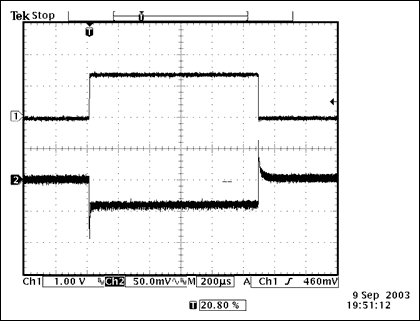

图2Load-transient响应。

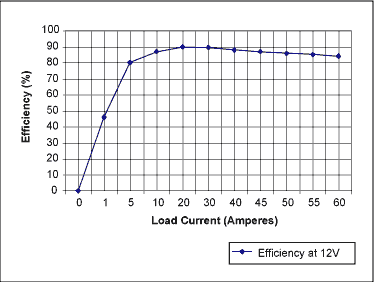

图3 效率(V(IN) = 12V, V(OUT) = 1.5V)。
表1。物料清单
| 指定 | 数量 | 描述 |
| C1 c2 c20 c64 | 4 | 1500µF, 16V电容器 红宝石16 vmbz1500 |
| C3,制备过程 | 2 | 10µF, 16V电容(1210) Taiyo Yuden CE EMK325 BJ106MN-T |
| C4, C6 | 2 | 0.22µF, 10V X7R电容(0603) Taiyo Yuden CE LMK107 BJ334KA-T |
| C5, C7 | 2 | 1000pF, 6.3V X7R电容(0603) 日本村田公司GRM39X7R102K |
| C8 | 1 | 2.2µF, 6.3V电容(0603) Taiyo Yuden CE JMK107 BJ105MA-T |
| 10大 | 1 | 820pF, C0G电容(0603) 日本村田公司GRM39C0G821J050 |
| C11、碳 | 1 | 0.22µF, 10V X7R电容(0603) Taiyo Yuden CE LMK107 BJ224KA-T |
| C12 C13 | 2 | 2200pF, 6.3V X7R电容(0603) 日本村田公司GRM39X7R222K |
| C15 | 1 | 47pF, 50V C0G电容器(0603) 日本村田公司GRM39C0G470J050AD |
| C16 | 1 | 不习惯 |
| C17 | 1 | 0.47µF, 10V X5R电容(0603) Taiyo Yuden CE LMK107 BJ474KA-T |
| C18, C19 | 2 | 0.0022µF, 50V电容器(0805) 日本村田公司GRM39X7R222K50 |
| C21 | 1 | 0.1µF, 25V X7R电容(0603) 日本村田公司GRM188R71E104KA01B |
| C22-C27 | 6 | 3300µF, 6.3V电容器 6.3 vmbz3300红宝石, 12欧姆WMAX ESR |
| C28-C33, C34-C39 | 12 | 10µF电容器(1206) Taiyo Yuden CE JMK316 BJ106ML-T |
| C40-C47, C48-C61 | 22 | 2.2µF电容器(0603) Taiyo Yuden JMK107BJ225MA |
| C62-C63, C67-C70 | 6 | 22µF X5R电容(1206) Taiyo Yuden JMK316BJ226ML |
| R1 | 1 | 10欧姆±5%电阻(0603) |
| R2, R5 | 2 | 3.3欧姆±5%电阻(0603) |
| R3 | 1 | 10k欧姆±5%电阻(0603) |
| R4 r7 r8 r9 | 4 | 200欧姆±5%电阻(0603) |
| R6 | 2 | 20k欧姆±1%电阻(0603) |
| R16, R17 | 2 | 68.1k欧姆±5%电阻(0603) |
| R8, R9机型 | 2 | 200欧姆±5%电阻(0603) |
| R10 | 1 | 100k欧姆±1%电阻(0603) |
| R11 | 1 | 2k欧姆±5%电阻(0603) |
| R12 | 1 | 120k欧姆±1%电阻(0603) |
| R13 | 1 | 80.6k欧姆±1%电阻(0603) |
| R14、R15 | 2 | 200k欧姆±1%电阻(0603) |
| R18, R19 | 2 | 3.3欧姆±5%电阻(1206) |
| R20 | 1 | 开(0603) |
| 一下R21 | 1 | 390欧姆±1%电阻(0603) |
| R22 | 1 | 1.5k欧姆±1%电阻(0603) |
| R29 | 1 | 2.2欧姆±5%电阻(0603) |
| L1, L2 | 1 | 1.2µH, 30A环形电感 BI技术HM00-3583 |
| L3 | 1 | 0.33µH, 10A环形电感 BI技术HM00-3661 |
| D1 | 1 | 双肖特基二极管(SOT23) 中央CMSSH-3A |
| D2、D3 | 2 | 二极管(SOT23) 中央半导体CMPD2836 |
| J1-J6, J9 | 7 | 2-pin头 |
| Q3 q4 q7 q8 | 4 | n沟道mosfet (D2-Pak) 国际整流器IRLR7833S |
| Q1 q2 q5 q6 | 4 | n沟道mosfet (D-Pak); 国际整流器IRLR7821 |
| 九、Q10 | 2 | n沟道mosfet (SOT23) 威世2 n7002 |
| U1 | 1 | Maxim MAX1937EEI控制器(QSOP) |
| U2 | 1 | 国家LM317调节器(D-Pak) |
| J7 | 1 | 4针ATX Molex连接器 |
| J8 | 1 | PGA插座754 富士康pz75403 - 2948 - 01 |
| 印刷电路板 | 1 | Maxim MAX1937 K8评估试剂盒 8/03，占地面积小 |

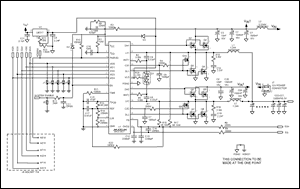

图4 AMD K8主板60A两相电源(60A时V(IN) = 12V, V(OUT) = 1.5V)

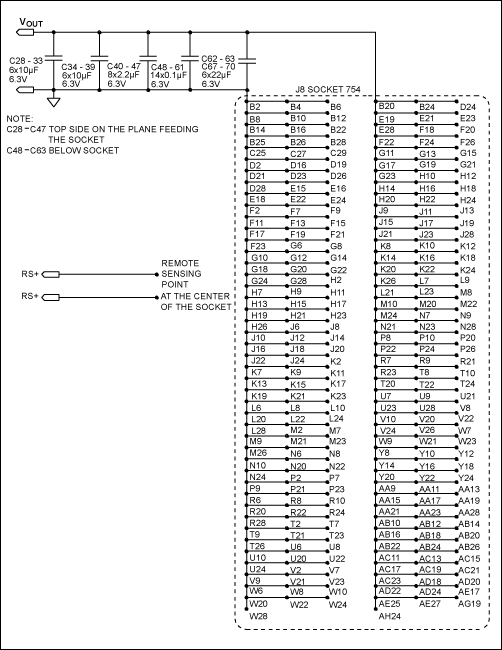

图4 b 60A，两相电源，用于AMD K8主板。
