介绍

本应用笔记描述了如何调整DS185xEVKIT来评估DS1856。该EV套件由硬件和软件组成，可与DS1854, DS1857, DS1858, DS1859和DS1856接口。然而，当设计DS185xEVKIT时，DS1856并不存在。因此，提供的EV Kit文档中没有描述DS1856评估。但是使用最新的软件并按照本应用说明中给出的说明，DS185xEVKIT可用于评估DS1856。

硬件

EV Kit提供的硬件在PCB丝网上标有跳线表和探针夹，仅适用于DS1854, DS1857和DS1858。这不是问题。硬件非常通用，只需配置类似于DS1858的硬件，就可以轻松容纳DS1856。

要评估DS1856，请使用DS1858的表格和文本。使用DS1858标记的唯一例外是，WP (WPEN)引脚在DS1856上不存在。因此，WP的PCB上的跳线可能处于任何状态，包括浮动。

软件

EV Kit软件的最新版本，包括DS1856支持，可以下载。

除了增加DS1856支持之外，其他几个软件改进允许更容易地评估DS185X部件。如果应用程序已经启动，并且DS1856不在“Select a Device…”窗口中，则必须获取新版本的软件。软件版本V1.4及更新版本包括DS1856支持。在FTP站点上随软件提供的readme.txt文件中可以找到更改和改进的列表。

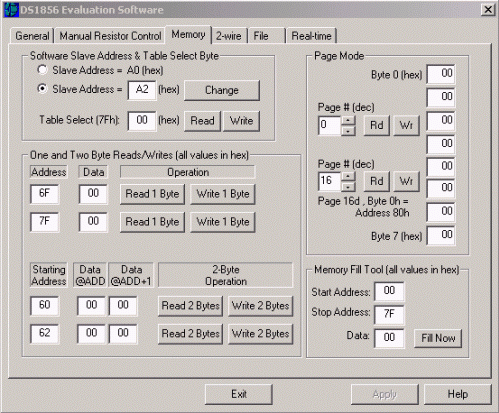

几个新的软件特性和更新值得注意。首先，在General页面(图1)中，添加了一个Memory Configuration框来控制ADEN位(需要PW2清除)。其次，添加了另外两个盒子来编程密码(PW1/PW2)，并通过输入密码输入字节授予权限。第三，在Memory页面(图2)中，表选择框已经更改，以容纳更多的表并允许更容易的数据输入。

评估DS1856

DS1856的测试点和跳线标记在EV Kit板上打印表的“58”列中。DS1856的输出(OUT1和OUT2)连接到相应的跳线以及套件上的测试点。为了防止总线冲突，应在上电之前正确配置输出引脚上的跳线。然而，对于DS1856来说，IN1和IN2确实需要处于定义良好的逻辑状态，并且应该跳到V(CC)或地。

数字输出

OUT1和OUT2可以用万用表或示波器在测试点采样，用于大多数评估目的。输出是开漏，因此必须使用上拉电阻(PC板上没有提供)来输出高状态。测试点还提供了一种连接到外部电路进行进一步评估的简便方法。

电阻器的终端

电阻测试点可用于将DS1856的电阻连接到外部电路以评估设备。如果低端要求接地或高端要求接V(CC)，则可以通过改变跳线块中的跳线位置进行连接。如果电阻器值没有随着软件中的调整而改变，则检查以下软件设置。首先，要手动更改电阻设置，DS1856必须具有PW2清除(在常规页面中授予)。其次，十位(在模式字节中)必须是高的，这也需要PW2清除。最后，softhz钻头[HIZCO]必须处于低位，并且至少需要PW1间隙。

监控输入

通常，在评估期间，监视器输入由工作台供电驱动。该软件在实时页面以及常规页面上显示监视器引脚的电压。应采取预防措施，不要超过评估部件数据表规定的绝对最大额定值。

结论

本应用笔记描述了如何调整DS185xEVKIT来评估DS1856。使用最新版本的软件和硬件上的重新定向跳线，可以使用现有的EV Kit对DS1856进行评估。DS1856和其他DS185X系列成员也可以使用更新版本的软件更容易地进行评估。
